Pogo Pin连接器的结构分析

作为手机,穿戴设备等要求比较高的电子产品中常用到的连接器件——Pogo Pin连接器起着连接互通的重要作用;今天就简单解析下pogo pin连接器的结构;

pogo pin的组成由:针头 、 针管 、 弹簧 三个部分。

一、针头:pogo pin的针头有三种方案。

斜面针头
1,斜面
为了保证针头在工作时和针管100%保持接触,我们把针头和弹簧接触的一端切成斜面。这种设计理念可以保证低的稳定的接触阻抗,可以绝对保证产品的稳定导通。

反钻孔针头
2,反钻孔
这种设计对小尺寸的连接器是最好的选择。可以满足客户的弹力要求。这种设计的配套弹簧长度可以超过针管的长度,在空间受限的情况下,做反钻孔的设计,便可以获得稳定的弹力和行程。

平底针头
3,平底
这种设计因针头和针管结构上在某些状况下会无法接触,会导致电流无法走针管,管壁而会顺着弹簧而走,就会导致电阻过大,使电压大幅下降,导致电子产品瞬间断电现象。

pogopin 针管

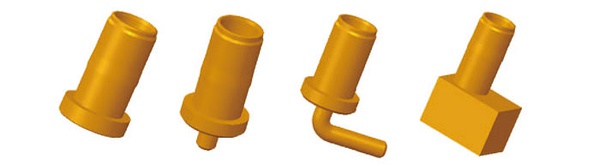

二、针管
针管的设计,会配合客户的结构空间和产品的功能要求以及寿命的保证来经行设计。可以提供普通及异性的设计供选择。

三、弹簧
加工工艺: 精密电脑机加工,能很好的保证尺寸精度,精度可以达到0.02mm,产品寿命可以到10万次以上。

弹簧
材质: 不锈钢SUS304,琴钢线。

最后,加上绝缘塑胶件,根据不同的间距需求,可以组合成各式的pogo pin连接器。
pogopin 连接器
