引言：弹簧针不只是充电触点
在多数人的印象里，pogo pin（弹簧针 / 弹簧顶针）是 TWS 耳机充电仓里那几颗小顶针——负责把电量送进去。但当它走进高速信号链路，游戏规则彻底变了。从 USB 3.0 的 5 Gbps，到今天 AI 服务器内部的 224Gbps PAM4，pogo pin 必须在几乎不更大的体积里，扛住信号完整性、阻抗连续性和串扰控制。本文沿着速率演进的标尺，拆解高速 pogo pin 的四道技术关卡，并直面工程师在选型与量产中最常踩的五个痛点。
- 核心结论：能传 5 Gbps 的弹簧针，不等于能跑 224G PAM4；频率每升一档，对结构、镀层、仿真的要求指数级加码
- 本文面向：硬件工程师、连接器采购、测试治具设计者
一、先建立标尺：从 USB 3.0 到 224G，pogo pin 要跨几道频率坎
判断一个 pogo pin 能不能用于高速场景，先别看「标称速率」，要看它要覆盖的奈奎斯特频率。对 NRZ（不归零）码型，奈奎斯特频率 = 数据速率 ÷ 2；对 PAM4（四电平），则是 ÷ 4。这个频率决定了连接器必须保持低损耗的上限，也决定了它到底是「金属接触点」还是「微波元件」。
| 协议 / 场景 | 速率 | 码型 | 奈奎斯特频率 | pogo pin 设计要点 |
|---|---|---|---|---|
| USB 3.0 | 5 Gbps | NRZ | ≈ 2.5 GHz | 普通镀金针即可，关注接触电阻与 EMI |
| USB 3.2 Gen2×2 | 20 Gbps | NRZ | ≈ 10 GHz | 需控阻抗、低损耗针管 |
| PCIe Gen4 / Gen5 | 16 / 32 GT/s | NRZ | ≈ 8 / 16 GHz | 阻抗 + 回流路径设计 |
| 112G / 224G PAM4 | 112 / 224 Gbps | PAM4 | ≈ 28 / 56 GHz | 必须电磁仿真，已进入微波频段 |
| Micro Pogo（行业前沿） | — | — | 实测突破 90 GHz | 覆盖下一代共封装互连（CPC / CPO） |
以拓普联科 Micro Pogo 为代表的微型高速弹簧针，实测已突破 90 GHz，为 224G 及更高速率预留了余量。
二、高速 pogo pin 的四道信号完整性关卡
高速下，pogo pin 不再只是一个「金属接触点」，而是一个分布参数元件。任何阻抗突变、表面粗糙、介质不均匀，都会被高频放大成反射与损耗。衡量它能否胜任，有四个硬指标，缺一个都可能让整条链路误码。
- 插入损耗（IL）：信号穿过连接器后的能量衰减。拓普联科 Micro Pogo 在 0~56 GHz 频段内实测插入损耗 ≤ -0.5 dB，意味着对 224G 链路几乎「透明」
- 回波损耗（RL）与特性阻抗：≤ -15 dB；特性阻抗需锁在 85±5 Ω（TDR 实测 84~86 Ω），才能匹配 224G PAM4 传输标准，否则信号在原端就被反射
- 串扰（NEXT / FEXT）：近端串扰 ≤ -35 dB、远端串扰 ≤ -40 dB，决定多针高密度阵列里相邻通道能否互不干扰
- 痛点预警：市面上大量供应商只做结构图纸，不做电磁仿真，拿不出 S 参数和眼图——工程师只能靠经验过度冗余设计，白白牺牲空间与成本
三、从 USB 3.0 到 AI 服务器：不同速率档的设计要求差异
速率越高，pogo pin 的设计自由度越被压缩。下面这张「速率—设计」对照，是选型时最容易低估落差的地方——很多项目在 5G 档跑通的针，原样搬到 112G 档直接误码。
| 速率档 | 代表应用 | 关键设计 | 重点风险 |
|---|---|---|---|
| 5 Gbps（USB 3.0 级） | 普通外设、充电 + 低速数据 | 普通镀金针 + 良好接触电阻 | 机械松动、EMI |
| 10–20 Gbps | USB 3.2、早期 PCIe | 控阻抗、低损耗针管 | 接触面平整度不足致反射 |
| 56–112G PAM4 | 高速背板、网卡 | HFSS / SIwave 仿真、低损耗 barrel | 单点失效即整链误码 |

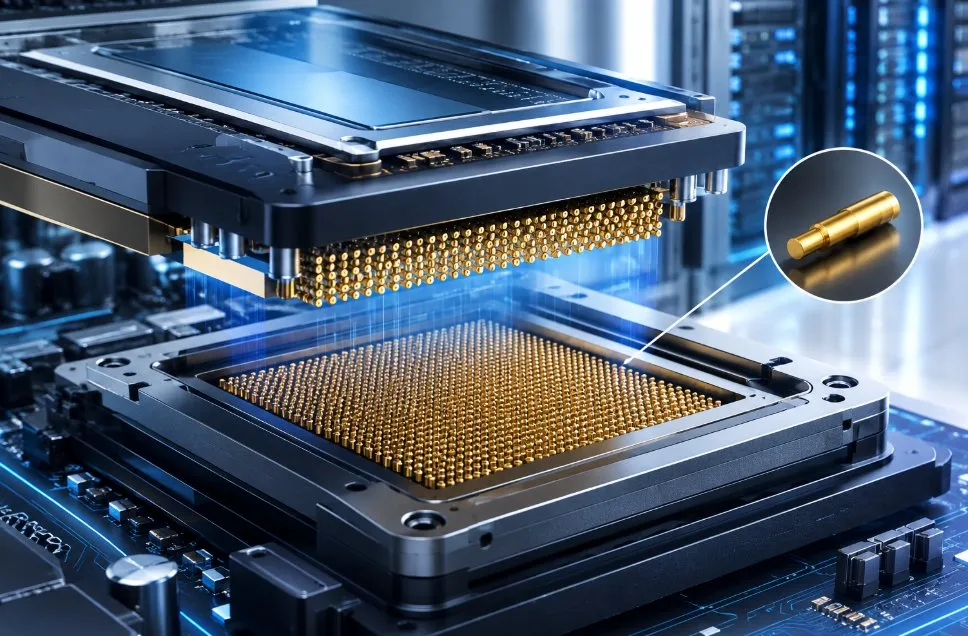

| 224G PAM4（AI 服务器） | GPU Socket、CPC / CPO | Micro Pogo、85 Ω 匹配、热设计 | 小尺寸 ↔ 大电流 ↔ 高频 三角掣肘 |
核心矛盾：针径小 ↔ 大电流 ↔ 高频，三者互相掣肘——针径做小利于密度却牺牲载流，载流加大又推高高频损耗，必须系统级权衡。
四、工程师在高速 pogo pin 上踩过的最痛五个坑
下面这些不是理论风险，而是高速 / 高密度项目中反复出现的真实失效模式。每一个都配了「怎么破」，建议收藏当排障手册。
- 坑1·实验室眼图漂亮，装机误码率飙升：高频下微米级阻抗突变经振动放大成反射，静态测试测不出。破法——在真机振动 + 温升工况下监测误码，而非只看桌面连续性
- 坑2·供应商给不出 S 参数 / 眼图，选型全靠蒙：只能按「差不多」下单，留足冗余又超预算。破法——把 S 参数（TDR/S）、眼图、温升报告列为必交物
- 坑3·高密度阵列串扰（NEXT / FEXT）导致误码：针间距压缩后通道互相耦合。破法——要求 GND 布局、屏蔽 barrel、针分组优化
- 坑4·大电流（>15A）与高频（>6GHz）同阵列，EMI / 热耦合：电源针发热抬高信号针温漂。破法——电源针 bold plunger + 低阻弹簧 + Thermal Via 结构，并做热仿真
- 坑5·微型化后同轴度失控，阻抗不连续：±0.01mm 公差失控即椭圆变形、局部过压。破法——要求 CNC + 治具定位、AOI + X-ray 同轴度全检
五、高速 pogo pin 选型 Checklist（避坑用）
- 锁定协议 / 速率，反推奈奎斯特频率，明确要覆盖的频带
- 要求供应商提供 S 参数（TDR/S 曲线）、眼图、满负载温升测试，而非只给结构图
- 确认特性阻抗与系统匹配（常用 85 / 90 / 100 Ω），并看 TDR 是否平稳无突变
- 核查镀层（硬金厚度）、针径、弹簧力、工作行程的匹配，避免小尺寸大电流硬扛
- 要求做 HFSS / SIwave 级电磁仿真，高频 / 电源 / GND 布局可按需调整
- 用真机工况（振动 + 温升 + 湿度）验证，别只信实验室合格报告
结语
高速化是 pogo pin 最确定的技术方向之一。当 AI 算力把互连速率推过 200G，弹簧针已经从「充电小顶针」变成了「毫米波级的信号通道」。选对能给出电仿真数据、能按工况定制的源头厂，比在目录里挑一个「标称高速」的型号关键得多。
- 趋势：Pogo Pin 在弹簧接触件市场已占约 48%（2025），AI 算力正把市场从二十亿级推向百亿级
- 行动：把您的速率要求与图纸发给我们，拓普联科可提供从仿真到量产的 Micro Pogo 定制方案
常见问题（FAQ）
高速 Pogo Pin 和普通 Pogo Pin 有什么区别？
普通 Pogo Pin 主要用于供电或低频信号导通，对阻抗控制和 Stub 效应通常不做专门优化；高速 / Micro Pogo 从结构设计阶段就针对 ≥28GHz 高频信号做阻抗匹配和免 Stub 设计，需要电磁仿真支撑。
224G PAM4 对连接器意味着什么？
224Gbps PAM4 的奈奎斯特基频约 56GHz，已进入微波频段，要求连接器插入损耗、回波损耗、串扰全部按毫米波级控制；这也是 Micro Pogo（实测突破 90GHz）成为 AI 服务器 GPU Socket 互连方案的核心原因。
选高速 Pogo Pin 最关键看哪些指标？
四个硬指标：插入损耗（IL）、回波损耗（RL）与特性阻抗（常用 85/90/100 Ω）、串扰（NEXT/FEXT），以及供应商能否提供 S 参数、眼图与温升实测报告。

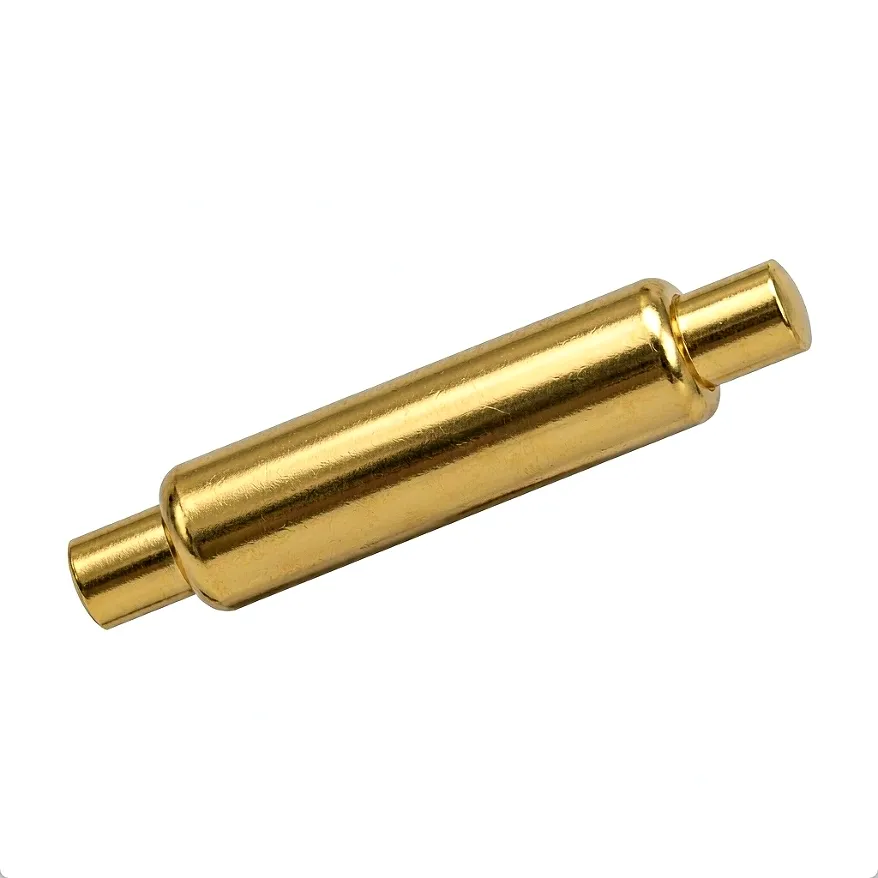

Micro Pogo 是什么？
Micro Pogo 是拓普联科代表的微型高速弹簧针，采用同轴 / 低损耗 barrel 结构，支持 0.35mm 极小间距与 90GHz 级带宽，用于 AI 服务器、半导体测试探针等高频互连场景。
