在半导体测试、微型医疗器械及高端消费电子日益趋向“微型化、高集成度”的今天，物理连接的瓶颈往往成为产品性能提升的“拦路虎”。针对这一痛点，我们推出了 直径范围 Φ0.12-0.16mm，配合 ±0.003mm 超精密公差 的极细探针（Pogo Pin）解决方案。本文将深入探讨这一微小型探针背后的技术难点、加工挑战及核心应用场景。
一、 产品概述
传统探针受限于加工工艺，通常最小直径集中在 0.20mm 以上。而我们将探针直径极致压缩至 0.12mm 至 0.16mm 区间，仅相当于两根头发丝的粗细。
在如此微小的体积内，我们依然保证了 ±0.003mm 的尺寸精度。这一精度等级意味着针管内外径的同轴度、针轴的配合间隙均被控制在微米级别，确保了在狭小空间内信号传输的极致稳定性与超长的机械寿命。

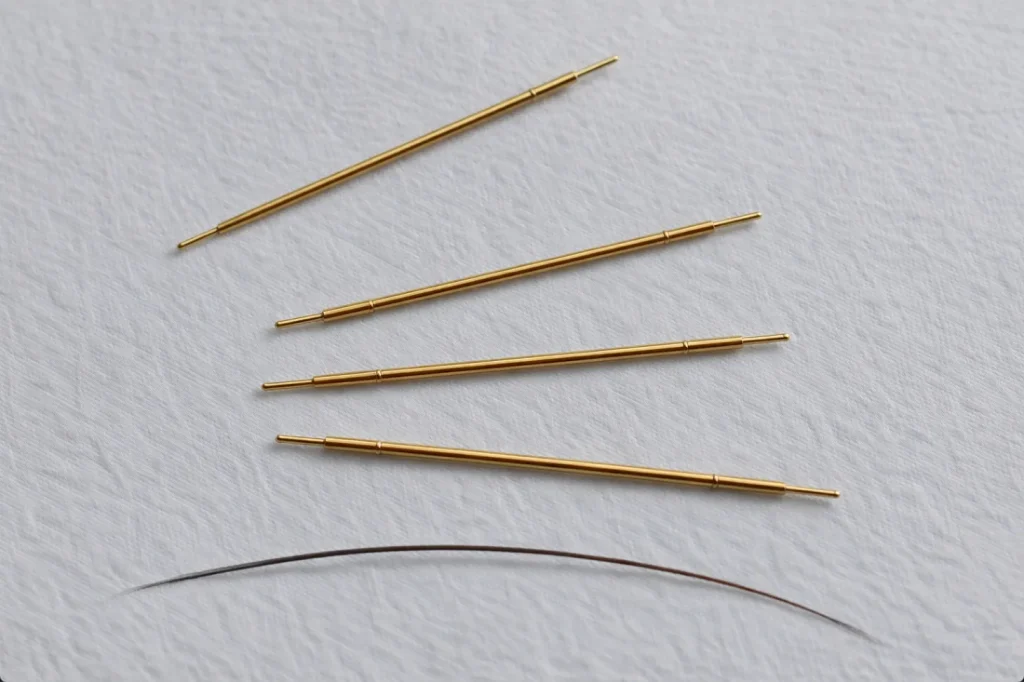

头发丝大小的弹簧探针
二、 技术难点：微米尺度的力学与电学博弈
将探针做小并不只是简单的“等比例缩小”，在 Φ0.16mm 以下的尺度，物理特性发生了根本性变化，主要面临以下三大技术难点：
1. 弹性力学与压缩比
探针的核心功能依赖内部弹簧提供稳定的弹力。在直径仅为 0.12mm 的针管内，弹簧的线径往往需要细至 0.008mm-0.01mm。
- 难点：如何在极短的行程内，保证弹簧在百万次压缩后不发生塑性变形（疲劳失效），且弹力波动控制在 ±10% 以内。
- 突破：需采用超高抗拉强度的琴钢丝或钛合金弹簧，并建立精确的微应力模型。
2. 接触电阻的稳定性
在如此微小的接触面积下，电流密度极大。任何微小的氧化层或接触界面波动都会导致电阻急剧升高。
- 难点：保证针头与待测物（如金焊盘、微型BGA锡球）接触时的低且稳定的接触电阻（通常要求 <100mΩ）。
- 突破：必须采用微米级电镀工艺，在针头部位选择性电镀硬金、钯金或铑，既保证硬度（耐磨），又保证导电率。
3. 针头与针管的配合间隙
对于 Φ0.12mm 的探针，针轴与针管内径的配合间隙通常只有 0.002mm-0.005mm。
- 难点：间隙过大会导致晃动（偏心），造成接触不良；间隙过小则容易卡针，导致无法回弹。
- 突破：依赖超精密无心磨削工艺保证针轴的圆柱度，以及激光切割保证针管端面的垂直度。
三、 加工难点：挑战精密制造的物理极限
实现 ±0.003mm 的公差，对于传统车床加工而言是难以企及的。我们通过以下工艺实现了突破：
1. 瑞士型走心机与微细切削
对于针管和针轴的加工，我们采用高精度瑞士型（Swiss-type）走心机。
- 挑战：当材料直径仅为 0.12mm 时，切削力极易导致工件弯曲或断裂。
- 对策：采用单晶金刚石刀具，搭配每分钟 40,000 转以上的高速主轴，以及微量润滑系统，消除切削应力，保证外径公差稳定控制在 ±0.002mm。
2. 微米级电镀均匀性
由于零件体积小、表面积大，传统的挂镀方式容易造成“烧焦”或厚度不均。
- 对策：引入精密滚镀与振动电镀技术，将电镀层厚度的波动控制在 ±0.0005mm 以内，确保在 0.16mm 的针管上，镀层不仅起到导电作用，更作为防腐蚀的结构层。
3. 全自动光学分选与检测
由于零件尺寸过小，人工筛选已不可能，且传统接触式测量会产生形变。
- 对策：采用 CCD 光学筛选机（精度 0.001mm） 与激光位移传感器，对每一根探针的针头形状、外径、总长及弹力值进行 100% 全检，剔除任何超出 ±0.003mm 公差范围的不良品。
四、 核心应用场景
这种超微型、超高精度的探针，主要服务于那些“寸土寸金”且对可靠性要求极高的领域：
1. 半导体封测（WLCSP 与 MEMS）
随着晶圆级芯片封装（WLCSP）的间距（Pitch）缩小至 0.2mm 甚至 0.15mm，传统探针卡已无法布针。
- 应用：用于手机处理器、电源管理芯片（PMIC）、传感器（MEMS麦克风）的晶圆测试。Φ0.12mm 的探针可以直接对准芯片上的微凸点，实现非破坏性电性测试。
2. 微型医疗器械
在植入式医疗设备或精密手术器械中，连接器的体积直接决定了患者的创伤程度。
- 应用：如人工耳蜗、心脏起搏器的微型连接器，以及一次性高清微型内窥镜的信号传输接口。
3. 高端消费电子（TWS 耳机与智能手表）
TWS 耳机仓的接触针、智能手表背面的心率传感器充电接触点，内部空间极其有限。
- 应用：利用 Φ0.16mm 的极细探针作为隐藏式充电针，既能实现防水（IPX8），又能保证在剧烈运动下依然保持充电连接不断连。
4. 射频测试（RF）
在 5G 毫米波模块测试中，需要极小的寄生电感和电容。
- 应用：极细的针体设计有效降低了探针在高频下的信号反射（VSWR），适合用于高频板对板连接器（Board-to-Board）的测试。
五、 结语
从 Φ0.12mm 的极限直径，到 ±0.003mm 的严苛公差，这不仅是一根探针的制造过程，更是对精密加工工艺边界的探索。
我们通过攻克微弹簧的疲劳极限、超精密车削的尺寸稳定性以及微电镀的均匀性难题，为全球客户提供了一款在微观世界连接可靠性的“隐形冠军”。如果您正在寻找能够在极度有限空间内提供百万次稳定连接的高可靠性探针解决方案，这款产品将是您的不二之选。
