大电流弹簧式接触顶针结构及材料简单介绍

大电流弹簧式顶针连接器主要由三个部件组成的:分别是:可以自由的伸缩的针头,外面的主体是针管,里面装着弹簧、绝缘底座的材料一般是塑料。三个主要组件的材料除了弹簧是不锈钢外,其它两个都是黄同,为了更小的接触电阻,外还要镀上黄金,是不是感觉非常的精贵了。

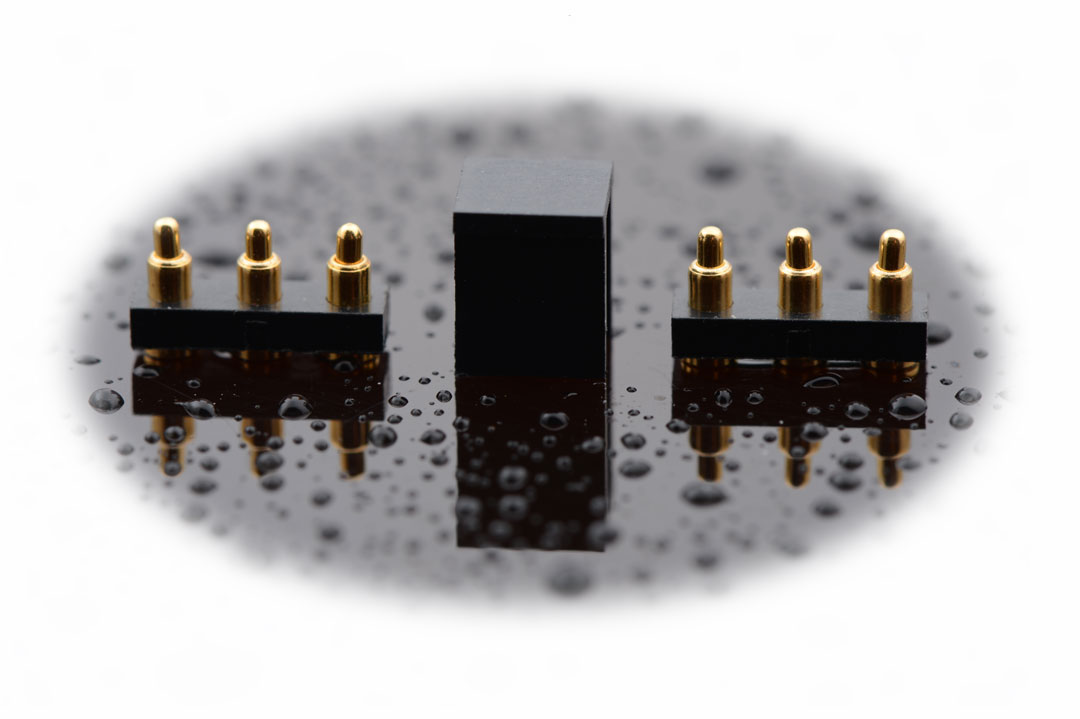

弹簧式顶针连接器

弹簧式顶针连接器

下面介绍下绝缘底座,在多Pin的弹簧顶针连接器中,底座起到绝缘,固定,定位等作用,一般使用的材料为塑料,也有些特殊环境使用的需要使用高耐高温的材料。

弹簧顶针的结构非常的简单,就是针管中空,单头PIN有带尾针的一般者是平底的,上面孔,里面装好弹簧后将针头压入针管后,对针管的口做一个小的包围(铆压)起来,使用针头不被弹簧给顶出来,就可以正常工作了; 针头的底部又分为平底和斜面两种,斜面相对接触阻抗会稳定些,但如果针管的内壁没加工好,表面粗糙,加上弹簧的力度小,可能会出卡PIN等问题。

所以在选用弹簧顶针作为产品的连接器时,要根据产品的空间,等选好弹簧顶针的力度,电流,电镀材料等等,因为这些都是息息相关的,而且要求过高成本会贵很多。
