随着 AI 算力需求呈指数级增长，NVIDIA GB200、Rubin Ultra 等新一代 AI 服务器架构正在强制切换连接方案——从传统冲压弹片转向 Micro Pogo Pin（微型弹簧针）。单柜数万针级连接、224Gbps PAM4 信号传输、数百安培供电……这些极致要求让 Micro Pogo Pin 成为 AI 算力时代高速互连的底层形态。
本文从信号完整性、电流承载、机械寿命、高密度集成等维度，深度对比 Micro Pogo Pin 与冲压弹片在 AI 服务器场景下的技术差异，为硬件工程师和采购决策者提供选型参考。
一、AI 服务器为什么需要重新选择连接方案？
传统服务器中，连接器用量少、速率低，冲压弹片足以胜任。但 AI 集群带来了根本性变化：
- 密度革命：NVL72、GB200 等整机柜单柜 8-32 张 GPU，连接器从数百针飙升至数万针级
- 速率翻倍：从 56Gbps → 112Gbps → 224Gbps PAM4，传统连接器难以稳定传输
- 功耗飙升：单 GPU 功耗超 1000W，单柜供电达数百安培，对连接器载流能力提出极限挑战
- 组装效率：万卡集群规模化交付要求全自动压合组装，10 秒完成整柜对接
这些变化使得冲压弹片的短行程、低寿命、高频损耗等短板暴露无遗。Pogo Pin 凭借弹性接触、高频性能和自动化友好特性，成为 AI 服务器互连的新标准。
二、核心技术参数对比

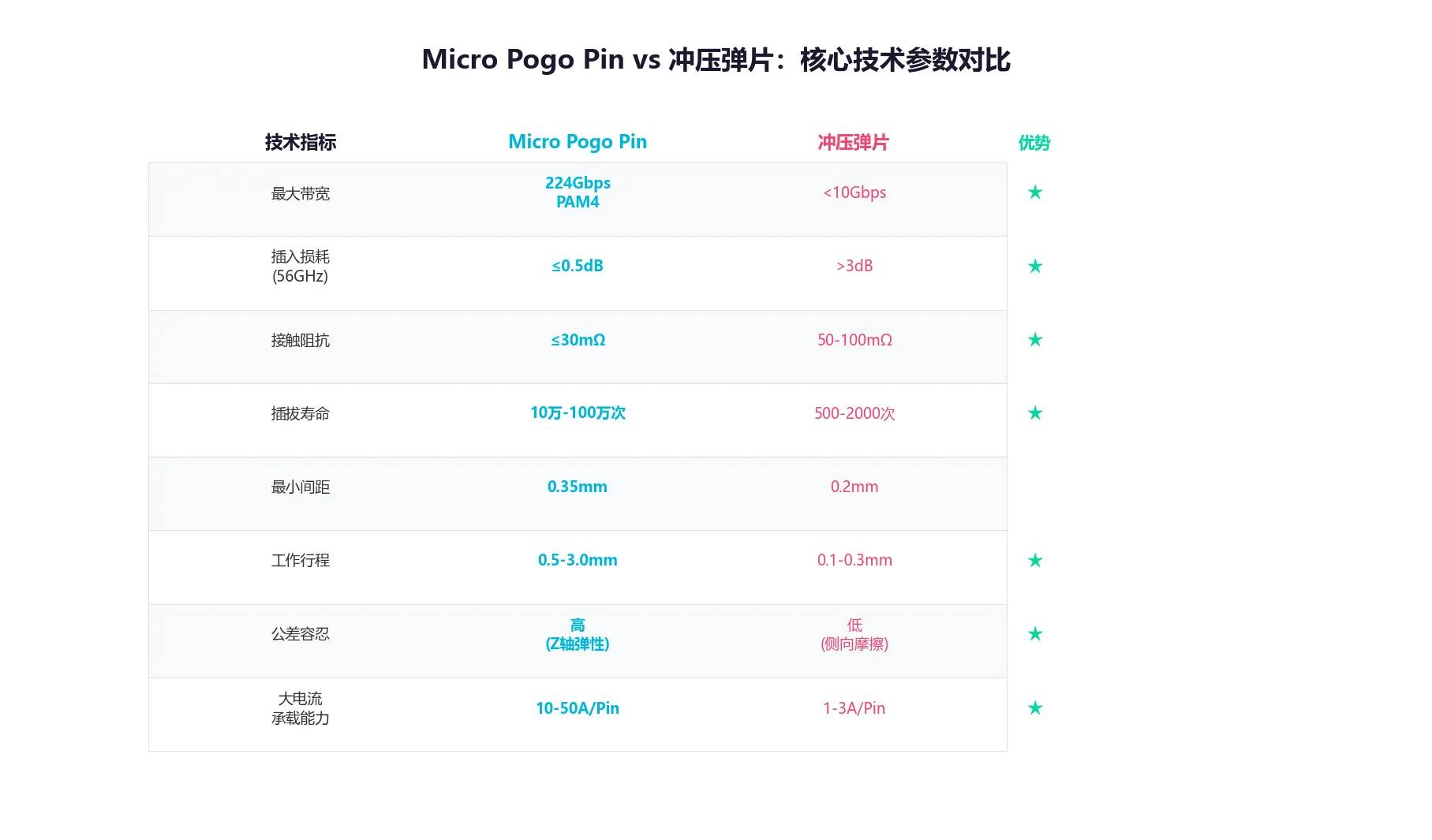

以下是 Micro Pogo Pin 与冲压弹片在 AI 服务器关键指标上的直接对比：
1. 信号完整性与带宽
这是 AI 服务器场景中最核心的差异。224Gbps PAM4 信号的 Nyquist 频率为 56GHz，要求连接器在该频段内保持极低损耗。
Micro Pogo Pin：
- 拓普联科 Micro Pogo 仿真验证：0~56GHz 频段内插入损耗 ≤-0.5dB，回波损耗 ≤-15dB
- 近端串扰 NEXT ≤-35dB，远端串扰 FEXT ≤-40dB
- 特性阻抗 85±5% Ohm，TDR 阻抗曲线在 84~86 Ohm 之间，匹配 224Gbps PAM4 传输标准
- 已突破 90GHz 高频 Pogo Pin 连接器
冲压弹片：
- 典型带宽 < 10GHz，在 56GHz 频段插入损耗超过 3dB，信号严重衰减
- 自感较高（1-5 nH），RF 性能在 1-2 GHz 以上即显著恶化
- 无法满足 224Gbps 传输需求，在 112Gbps 场景也已力不从心

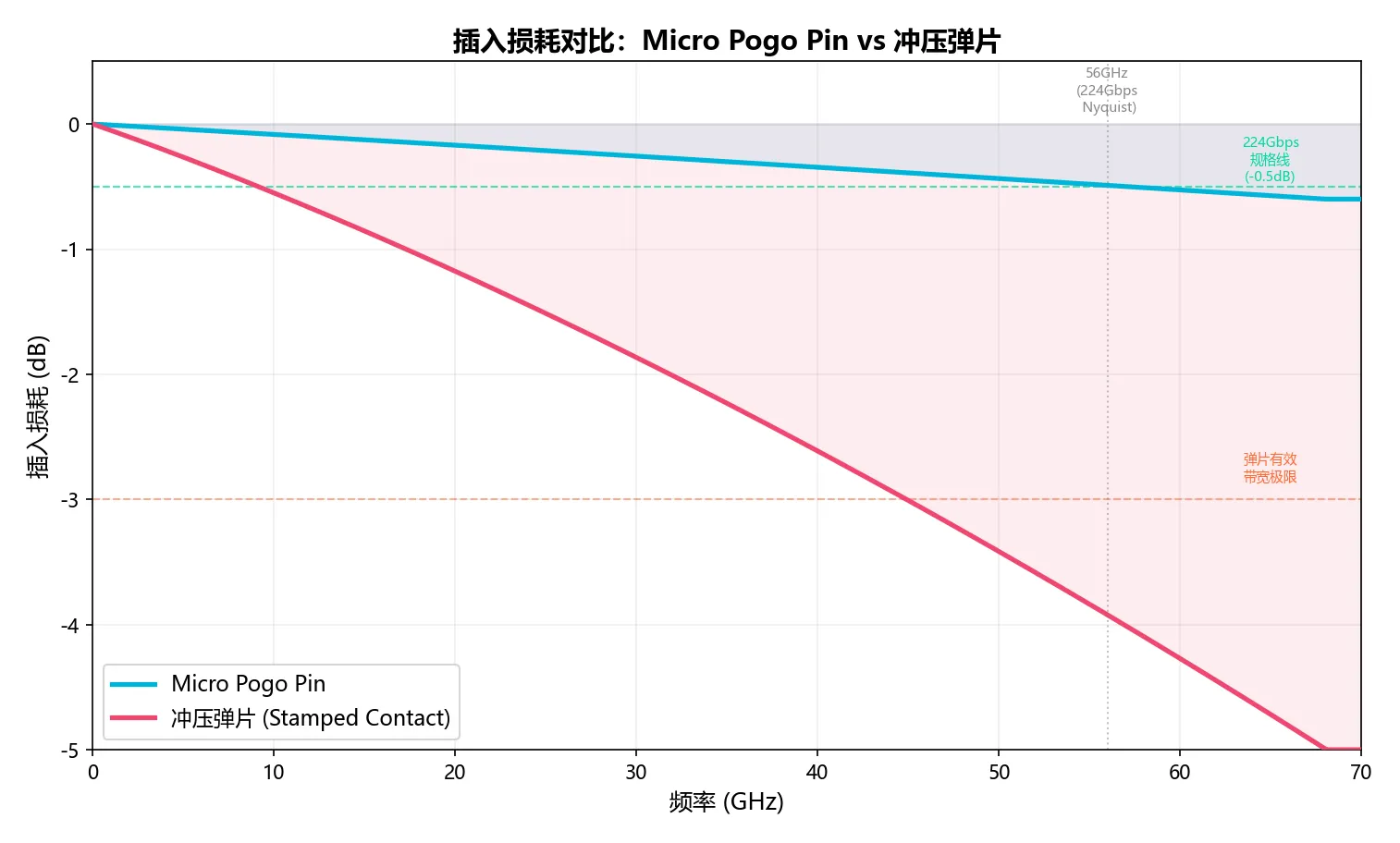

下图直观展示了两者的插入损耗差异：
可以看出，Micro Pogo Pin 在 56GHz（224Gbps Nyquist 频率）处损耗仍优于 -0.5dB，而冲压弹片在约 10GHz 处即已超出有效带宽极限。
2. 大电流承载能力
AI GPU 功耗飙升带来供电瓶颈。单张 GPU 功耗超 1000W，单柜供电需求达数百安培。
| 指标 | Micro Pogo Pin | 冲压弹片 |
|---|---|---|
| 单 Pin 载流 | 10-50A | 1-3A |
| 接触阻抗 | ≤30mΩ | 50-100mΩ |
| 大电流发热 | 低（低阻抗→低热损耗） | 高（Joule 热效应显著） |
| 阵列并联方案 | 支持，热斑可控 | 受限，散热困难 |
Micro Pogo Pin 采用精密球结构（四件式设计），内部精密球确保 360° 连续接触，电流不经过高阻弹簧，可直接承载 10A 以上大电流。在 AI 服务器供电场景中，Pogo Pin 阵列并联方案可有效解决热斑和载流瓶颈。
3. 机械寿命与可靠性
AI 服务器整机柜重、振动大、热胀冷缩明显，对连接器的机械可靠性要求极高。
- Micro Pogo Pin：弹簧驱动的垂直弹性接触，无侧向摩擦磨损，插拔寿命 10 万~100 万次。持续弹簧预载确保振动环境下信号不断联，公差容忍度高（Z 轴行程 0.5-3.0mm），完美吸收芯片热翘曲变形。
- 冲压弹片：依赖侧向摩擦接触，每次插拔刮擦镀金层，500-2000 次即出现 fretting 腐蚀。行程仅 0.1-0.3mm，对公差极度敏感，振动环境下接触阻抗波动 15-25%。
4. 高密度与微型化
AI 服务器连接器需要在极小空间内布置数千甚至数万针。
- Micro Pogo Pin：最小间距 0.35mm，信号/接地 Pin 外径 < 0.5mm，工作高度 ≥1.6mm。免 Stub 结构消除传统冲压弹片的高频谐振和间距受限痛点。
- 冲压弹片：最小间距可达 0.2mm，但行程极短、高频性能差，在高密度场景下信号串扰严重，无法满足 224Gbps 传输需求。
值得注意的是，冲压弹片在超细间距（0.2mm）方面有优势，但这种优势在 AI 服务器高速场景中毫无意义——因为信号根本传不过去。

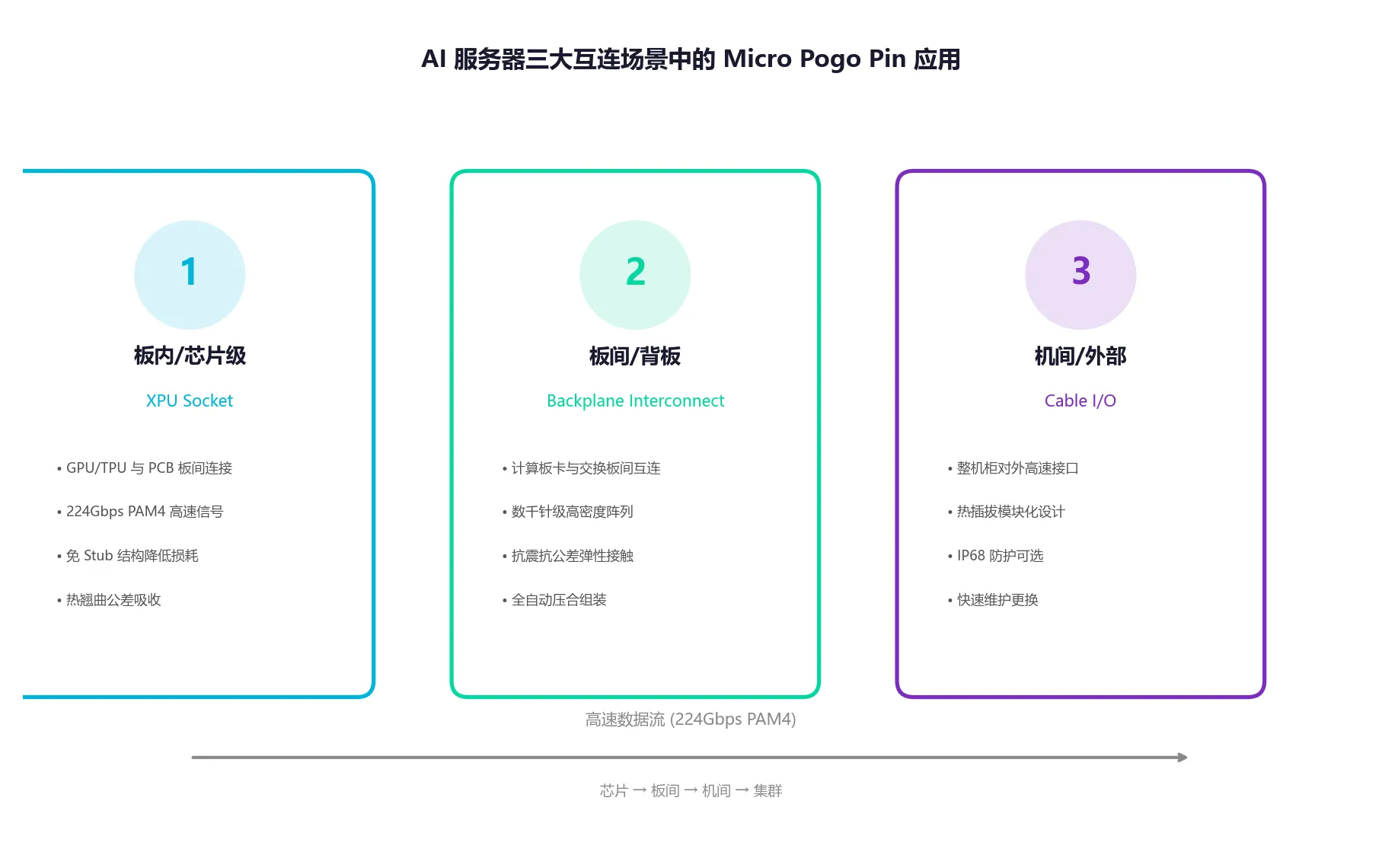

三、AI 服务器三大互连场景中的 Micro Pogo Pin 应用
AI 服务器的互连需求可分为三个层级，Micro Pogo Pin 在每个层级都有关键应用：
场景一：板内/芯片级互连（XPU Socket）
GPU/TPU 芯片与 PCB 板之间的连接，是 AI 服务器中要求最苛刻的场景：
- 224Gbps PAM4 高速信号传输，单通道速率翻倍
- 直接承载超大功耗 XPU 芯片，工作热变形显著
- 低安装高度下需保证端子动态压缩行程 ≥0.5mm
- 免 Stub 结构降低信号反射和损耗
拓普联科 Micro Pogo 专为该场景设计：工作高度 1.85mm，总压缩行程 0.6mm，端子间距 1.0mm，配适射频头与标准板对板连接器。全部电气参数在 0~56GHz 完整工作频段内均优于设计规格。
场景二：板间/背板互连
计算板卡与交换板之间的互连，是 AI 整机柜的”数据高速公路”：
- 数千针级高密度阵列，单柜 Pogo Pin 价值 3-8 万元
- 弹性接触吸收机柜组装公差和热胀冷缩
- 全自动压合组装，10 秒完成整柜对接，良率 >99.5%
- 抗震抗公差，AI 机柜重量大、振动明显
场景三：机间/外部互连
整机柜对外的数据接口，需要支持热插拔和快速维护：
- 热插拔模块化设计，维修时间从天变分钟
- IP68 防护可选，适应数据中心环境
- 磁吸 + Pogo Pin 方案实现零插拔力盲插对接
四、市场趋势：Pogo Pin 为何成为 AI 算力连接器的底层形态
全球弹簧接触件市场中，Pogo Pin 类型已占 48.05% 的份额（2025年），远超冲压弹片的 33.33%。AI 算力驱动下，Pogo Pin 市场正从 20 亿元向百亿级扩容，5 倍增长空间。
核心驱动力：
- 英伟达/超聚变强制切换：GB200、Rubin Ultra 架构中 Pogo Pin 成为标配
- 国产替代加速：大陆厂商突破 224Gbps PAM4 产品、0.4mm 间距、10 万次寿命等核心技术
- 成本与交付：自动化组装使人工成本降 80%+，交付周期大幅缩短
- 单柜价值量提升：AI 机柜 Pogo Pin 价值是传统服务器的 5-10 倍
五、选型建议
| 应用场景 | 推荐方案 | 原因 |
|---|---|---|
| 224Gbps 高速信号互连 | Micro Pogo Pin | 56GHz 带宽，插入损耗 ≤0.5dB |
| XPU Socket 芯片级连接 | Micro Pogo Pin | 热翘曲公差吸收，免 Stub 结构 |
| 大电流供电（>3A/Pin） | Micro Pogo Pin | 10-50A/Pin，低阻抗低发热 |
| 高振动环境 | Micro Pogo Pin | 弹性接触，10万次+寿命 |
| 低频/低成本测试 | 冲压弹片 | 成本敏感，速率要求低 |
| 超细间距（<0.3mm）低频 | 冲压弹片 | 0.2mm 间距优势，但仅限低频 |
六、拓普联科 Micro Pogo 技术实力
作为国家级专精特新”小巨人”企业，拓普联科（TOP-LINK）在 Pogo Pin 领域深耕约 20 年，月产能 5000-6000 万件，Micro Pogo 年产能超百亿支。
核心突破：
- 90GHz 高频 Pogo Pin：远超 56GHz（224Gbps）需求，为 448G 下一代标准储备技术
- Φ0.12mm 极细探针：半导体测试级精度
- 224Gbps PAM4 全参数验证：插入损耗、回波损耗、串扰、差模转共模全部优于设计规格
- 双头 Pin + 单头 Pin：两种结构覆盖板对板和芯片级互连需求
- 免 Stub 结构：解决传统冲压弹片高频损耗/谐振/间距受限痛点
总结
在 AI 服务器高速互连场景中，Micro Pogo Pin 相比冲压弹片具有压倒性优势：224Gbps 带宽、低损耗信号完整性、大电流承载、10 万次+寿命、高密度集成、公差容忍。这不仅是技术参数的对比，更是 AI 算力时代连接器形态的根本性变革。
随着英伟达、超聚变等头部厂商在新一代架构中强制切换 Pogo Pin，以及国产供应链的技术突破和产能释放，Micro Pogo Pin 正在成为 AI 算力基础设施的底层标准。对于硬件工程师和采购决策者而言，现在正是深入理解和布局 Pogo Pin 方案的关键窗口期。
