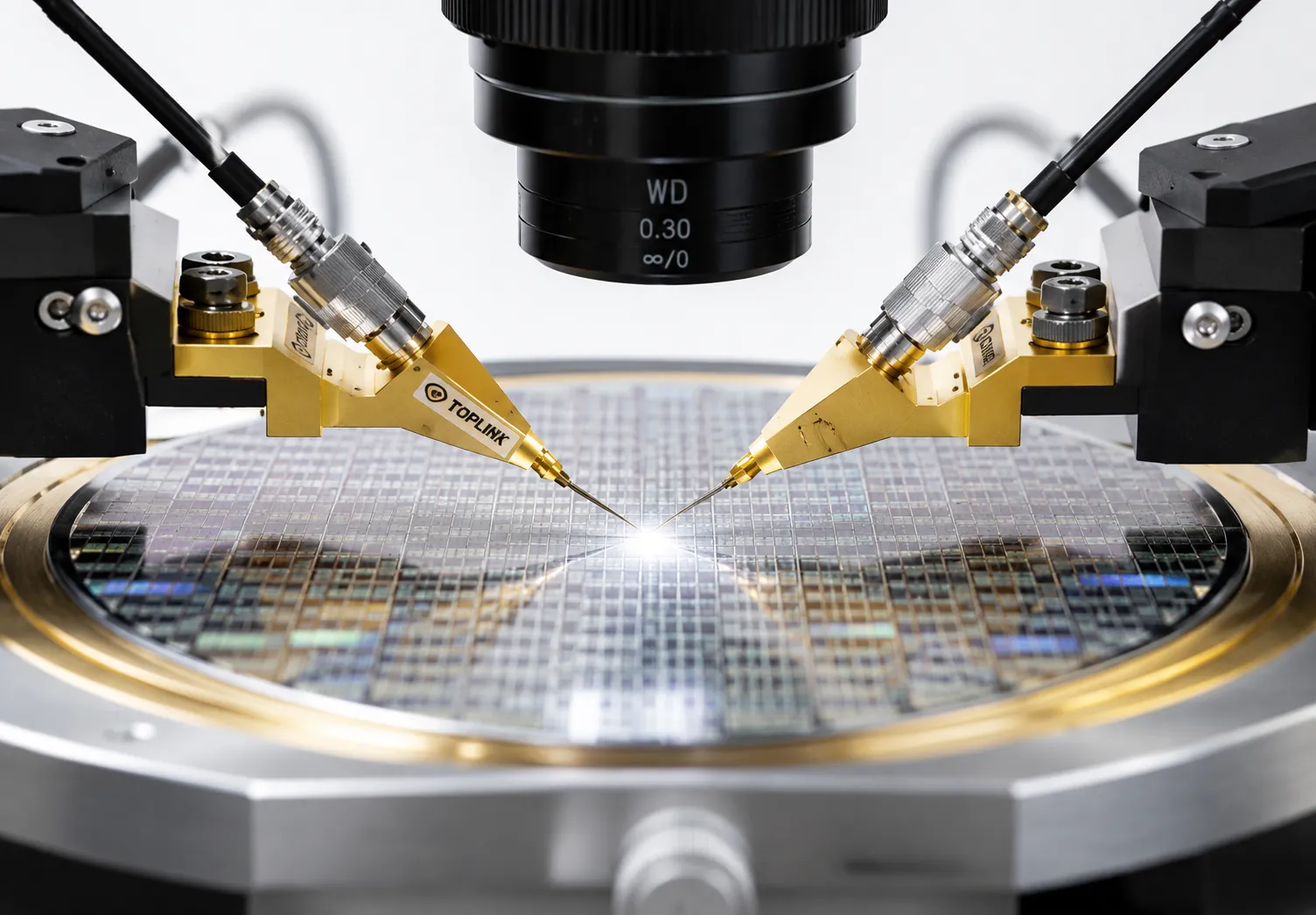

在芯片量产前，每一颗 die 都要先在探针台上接受”体检”。探针与 pad 接触的那一瞬间，接触电阻稳不稳、信号有没有失真、针尖有没有刮伤铝垫，直接决定了测试数据可不可信——也决定了良率算得准不准。对晶圆测试厂、探针卡厂商和测试设备厂来说，测试探针从来不是普通耗材，而是卡住测试效率与成本的关键一环。
随着 AI 芯片、HPC 和先进封装（Chiplet、3D 堆叠）的普及，探针正被推向三个极限：间距越来越细、频率越来越高、寿命越来越长。这正是精密连接领域积累最深的企业切入的窗口。作为深耕 pogo pin 二十余年的行业领军者，拓普联科把在弹簧针上打磨了 20 年的微纳制造能力，完整迁移到了芯片测试探针上。
一、拓普联科：20 年 pogo pin 领军者
拓普联科（深圳市拓普联科技术股份有限公司）成立于 2005 年，是国家高新技术企业、国家级专精特新”小巨人”企业。20 年来只做一件事：把精密互连做到更小、更稳、更可靠。公司构建了全流程自主可控的研发制造体系，在超高速信号完整性、高可靠连接、微纳制造等关键技术上对标国际先进水平。
支撑这套体系的，是一组硬指标：体系认证齐全（ISO9001、IATF16949、ISO13485、ISO14001、OHSAS18001）；实验室按 ISO/IEC17025（广州赛宝/工信部电子五所）标准建设；Pogo Pin 月产能 5000–6000 万件；自有高规格电镀厂（2020 年设立），从材料处理到表面工艺全链路可控；布局专利百余项、产品创新 2000+。
二、为什么是拓普联科能做芯片测试探针
芯片测试探针的本质，是”在微米尺度上稳定传递电信号”——这恰好是 pogo pin 的核心命题。拓普联科把这套能力拆成四个维度，逐一对应到芯片测试厂的痛点。
1. 微纳制造：把”细”做到极致

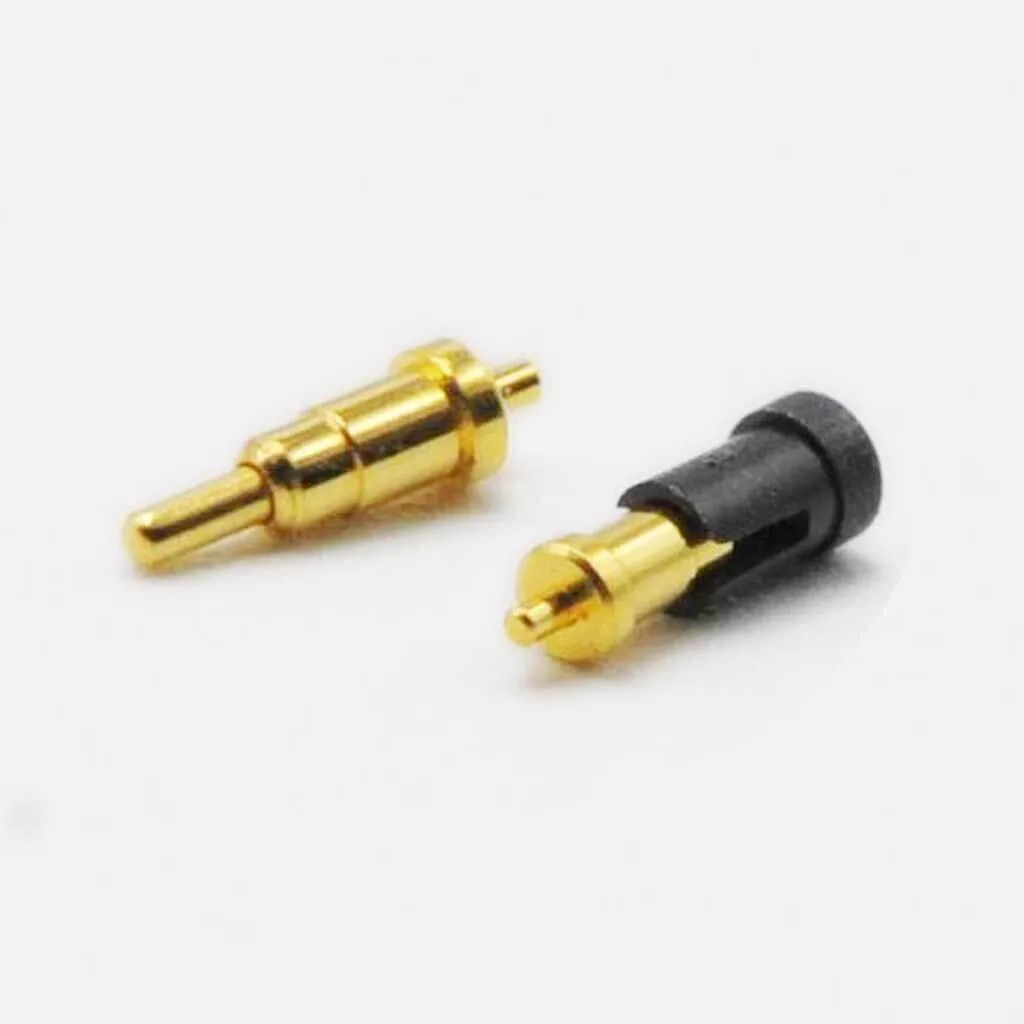

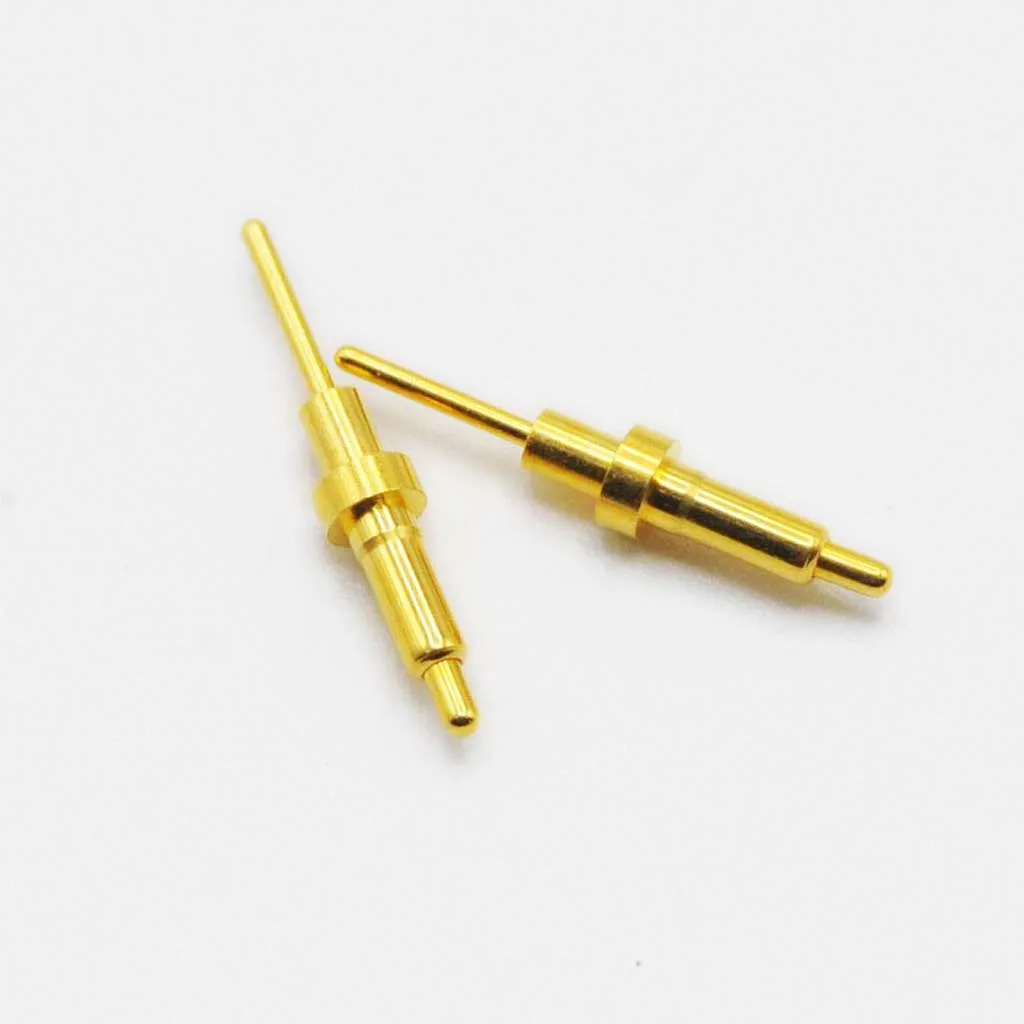

半导体测试对间距和针尖精度的要求已经逼近微米级。拓普联科已量产极细探针，直径范围 Φ0.12–0.16mm，配合 ±0.003mm 超精密公差；其 Micro Pogo 微型弹簧顶针最小直径 0.2mm、最小间距 0.35mm。这意味着面对先进制程的高密度 pad 阵列，探针可以在不牺牲接触可靠性的前提下做更紧的排布。
2. 高频高速：90GHz 突破，信号”近零损耗”
AI 服务器、5G/6G 和 PCIe 6.0 把测试频率一路推高。拓普联科已成功研发突破 90GHz 的高频 pogo pin 连接器：采用创新同轴结构设计降低串扰，优化材料与镀层工艺压低接触阻抗与信号衰减，在 90GHz 频段下保持极低插入损耗与稳定驻波比，满足超高频信号的”近零损耗”传输。对 RF 芯片、高速接口和毫米波器件的测试，这是底层保障。
3. 材料与镀层：自设电镀厂的底气

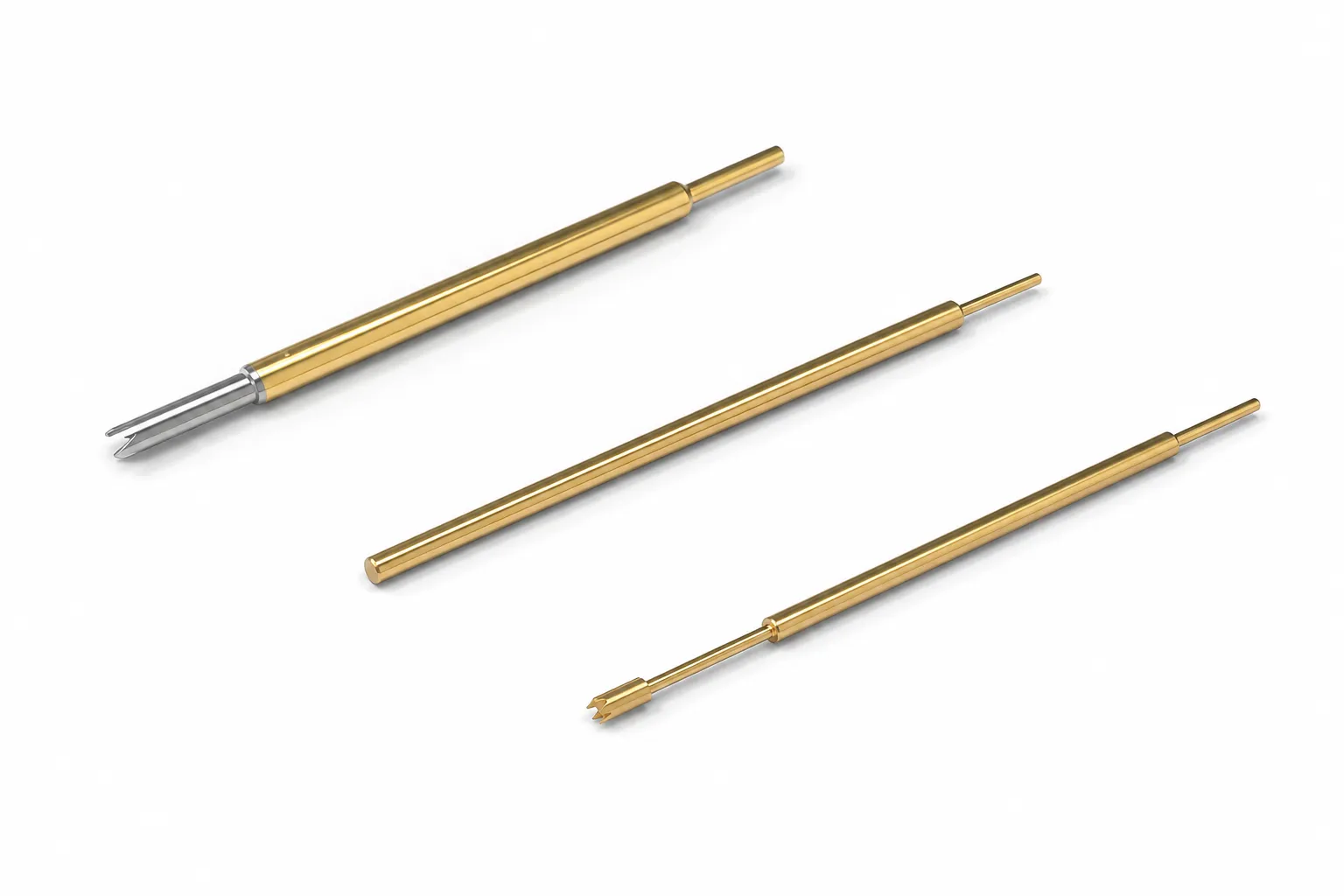

探针的寿命和稳定性，七分看材料、三分看镀层。拓普联科采用铍铜（BeCu）、SK4 高碳工具钢等弹性/耐磨基材，全针镀金以保证导电与抗腐蚀；弹簧选用琴钢线镀金，兼顾回弹与耐久。更关键的是，公司自有高规格电镀厂，镀层厚度、均匀性和附着力全程可控——避免了外协带来的批次波动，也让抗氧化、耐盐雾能力稳定可复现。
4. 耐久与可靠：百万次往复插拔
在量产测试环境里，探针是”消耗品”但绝不能”脆弱”。拓普联科开发的微米级高频测试探针模组，支持百万次往复耐久插拔，适配各类先进制程半导体芯片的电性参数高精度检测，在长周期、大批量测试中保持接触电阻稳定，直接降低换针频率与停机成本。
三、从研发到量产的闭环
对芯片测试厂而言，研发样品好做，难的是”百万颗一致”。拓普联科的优势在于把实验室能力闭环到了产线：
- 全流程自主可控：从材料、车削/冲压、电镀到组装，核心工序内部完成，质量信息全程追溯、实时监控预警；
- 实验设计 & 验证：依托 ISO/IEC17025 实验室做可靠性、信号完整性、环境适应性验证；
- 精益制造：月产能 5000–6000 万件仍保持批量稳定，支撑大客户长期供货与突发爬坡。
四、怎么服务芯片测试厂家
拓普联科面向芯片测试环节提供的是”定制 + 高适配”的一站式方案，典型场景包括：晶圆测试（CP / Wafer Probing）与 WAT 电性检测；封装后测试（Final Test）与 Burn-in 老化测试；RF / 毫米波芯片、功率半导体（SiC/GaN）的高频高温测试；MEMS 等微型器件的精细探测。
在 fine pitch、高频信号完整性和长寿命三个方向上，拓普联科可与探针卡厂商、测试设备厂和 OSAT 协同定义规格，提供从样品到量产的稳定交付。对正推进国产替代的测试厂来说，本土研发 + 本土制造还意味着更短的交期、更灵活的定制响应和更可控的综合成本。
五、常见问题（FAQ）
1. 拓普联科的芯片测试探针最小能做到多细？
已量产极细探针直径 Φ0.12–0.16mm，配合 ±0.003mm 超精密公差；Micro Pogo 微型弹簧顶针最小直径 0.2mm、最小间距 0.35mm，可适配先进制程的高密度 pad 阵列。
2. 拓普联科测试探针支持多高的测试频率？
已突破 90GHz 高频 pogo pin 连接器，采用创新同轴结构设计降低串扰，在 90GHz 频段下保持极低插入损耗与稳定驻波比，满足 RF 芯片与高速接口测试需求。
3. 探针的材料与镀层、耐久性如何？
采用铍铜（BeCu）、SK4 高碳工具钢等弹性/耐磨基材全针镀金，弹簧琴钢线镀金；公司自有高规格电镀厂，镀层均匀性与附着力全程可控。微米级高频测试探针模组支持百万次往复耐久插拔。
4. 能否支持定制开发与规模量产？
支持。公司 Pogo Pin 月产能 5000–6000 万件，全流程自主可控，可针对晶圆测试（WAT/CP）、封装后测试（FT）、Burn-in、RF/功率半导体等场景协同定义规格，从样品到量产稳定交付。
5. 对半导体测试耗材国产替代有什么优势？
本土研发 + 本土制造带来更短交期、更灵活的定制响应与更可控的综合成本，适合推进芯片测试探针的国产替代。
结语
每一颗芯片的良率，都藏在探针与 pad 接触的微米之间。拓普联科用 20 年 pogo pin 的微纳制造积淀，把”更小、更稳、更可靠”做到了芯片测试探针上——从材料、镀层、结构到量产，全链路自主可控。
如果你正在为先进制程、高频器件或大功率芯片寻找高可靠测试探针方案，欢迎联系拓普联科，我们将基于你的测试机型号与 pad 规格，提供样品评估与定制开发。
