7P直立PogoPin连接器(7pin平底式弹簧顶针连接器)是一种精密的电子连接解决方案,专为需要高密度、高频次连接的电子设备设计。下面详细阐述其特点、优势、应用方式以及使用时的注意事项。
高密度连接:7P表示连接器具有7个独立的触点,能够在紧凑的空间内实现多个信号或电源的传输,适用于空间受限的电子设备。
直立设计:直立的安装方式使得连接器可以直接安装在设备的表面,节省空间并且便于自动化装配。
平底式弹簧顶针:平底设计确保连接器能够平稳地放置在电路板上,而弹簧顶针提供可靠的电气接触,即使在设备受到轻微震动时也能保持稳定连接。
耐用性:弹簧顶针采用优质材料,能够承受数千次的插拔循环,保持良好的机械和电气性能。
低接触电阻:精密的制造工艺和高品质的材料确保了低接触电阻,减少信号衰减和电力损耗。
快速连接与断开:无需复杂的对准或紧固过程,只需简单地将设备放置在正确的位置,即可以自动建立连接,提高了生产效率和用户体验。
多功能性:可以设计为具有防水、防尘或特定温度范围的性能,以适应不同的工作环境。
智能设备:在智能手机、平板电脑、智能手表等设备中,用于充电、数据传输或快速配对。
医疗器械:在便携式医疗设备中,用于快速充电和数据上传,例如血糖仪、血压计等。
工业自动化:在自动化生产线上,用于传感器和执行器的快速电气连接,提高生产效率。
汽车电子:在电动汽车的充电系统、车载娱乐系统中,用于电源和数据的稳定传输。
对准与定位:在连接过程中,确保PogoPin与配合部件的对准,避免针脚弯曲或损坏。
压缩量控制:在设计时,要控制好PogoPin的压缩量,避免弹簧过度压缩导致失效。
清洁度:保持触点区域的清洁,避免灰尘、油脂等污染物影响电气性能。
温度与湿度:避免在持续高温或高湿环境中使用,以防损害弹簧套管的表面或内部结构。
电流负载:不要超出连接器的电流承载能力,避免过载导致发热或损坏。
定期检查与维护:对于高频率使用的连接器,应定期检查其功能和磨损情况,及时更换磨损或损坏的部件。
通过了解7P直立PogoPin连接器的特点、优势以及使用时的注意事项,可以确保在实际应用中充分发挥其性能,保障电子设备的稳定运行。

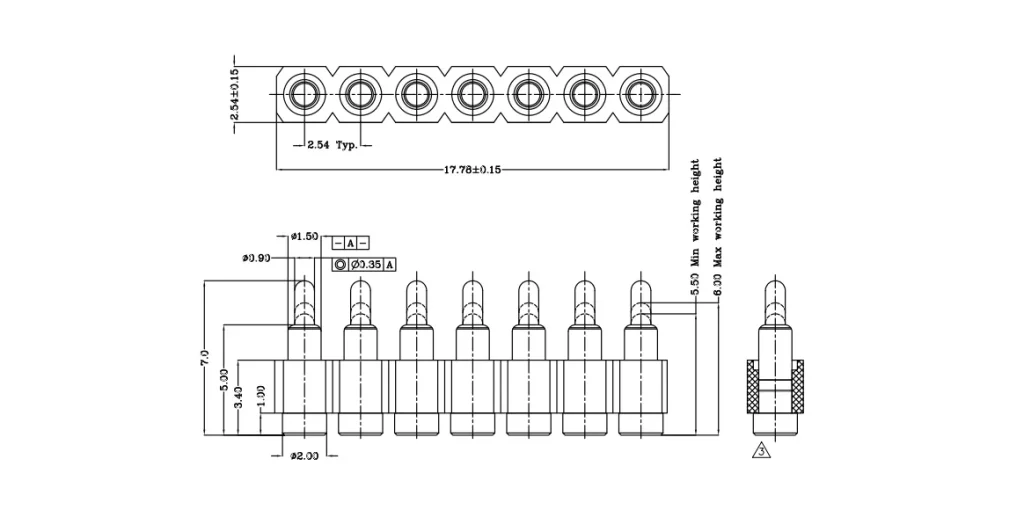

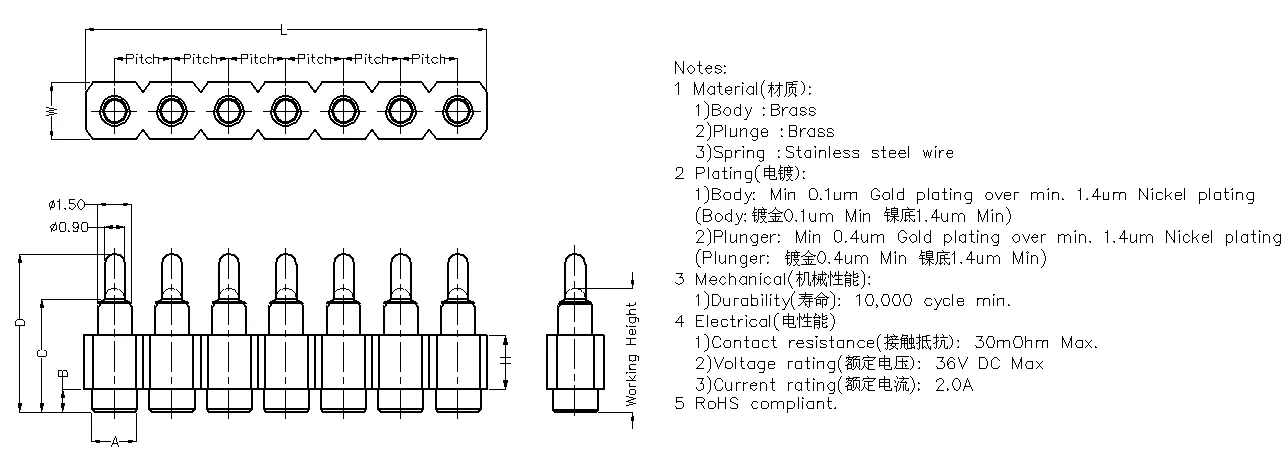

P/N | 长 L | 宽 W | 高 H | 间距 Pitch | 盖子 Cap | 定位柱 Positioner | A | B | C | D | 工作高度Working height | 弹力 Froce(gf) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
110806-7 | 17.78 | 2.54 | 2.40 | 2.54 | N | N | 2.00 | 0.40 | 2.80 | 3.80 | 3.20 | 60 Min |
110491-7 | 17.78 | 2.54 | 2.40 | 2.54 | N | N | 2.00 | 1.00 | 5.00 | 7.00 | 6.00 | 80 Min |
10101071201 | 17.84 | 2.50 | 2.00 | 2.54 | Y | N | 1.80 | 0.50 | 3.30 | 4.50 | 3.50 | 90±20 |
P/N | 长 L | 宽 W | 高 H | 间距 Pitch | 盖子 Cap | 定位柱 Positioner | A | B | C | D | 工作高度Working height | 弹力 Froce(gf) |
