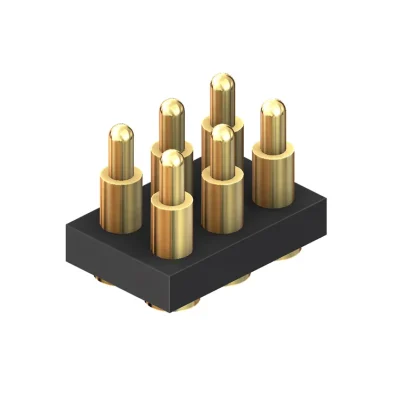

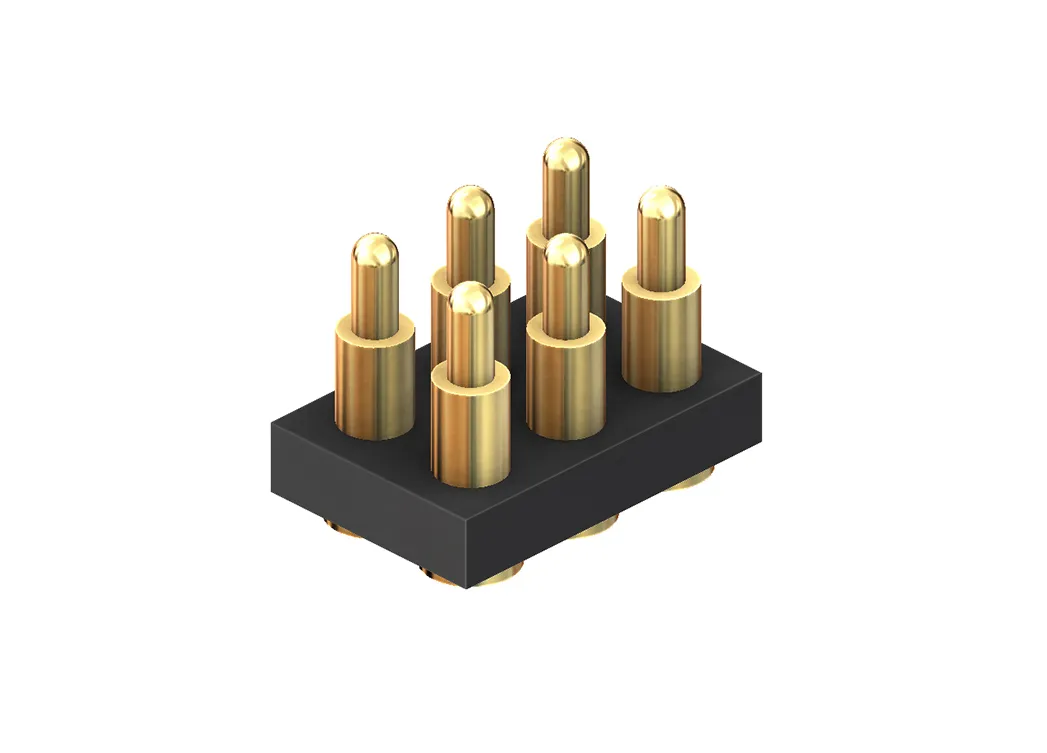

6P双排Pogo Pin连接器 6针贴片弹簧针连接器

6P双排Pogo Pin连接器（6针贴片弹簧针连接器）是一种广泛应用于电子行业，特别是移动设备、可穿戴技术、医疗器械和其他需要高密度、快速连接解决方案的精密连接组件。以下是对这类连接器的详细产品介绍：

产品概述

6P双排Pogo Pin连接器是由多组精密弹簧针组成的连接器，每组弹簧针包括针轴、弹簧和针管三个主要部分，通过精密仪器铆压预压而成。这些弹簧针被排列成双排形式，每排含有3个针脚，总共6个触点，用于提供稳定和可靠的电气连接。

主要特点

1. 高密度连接：6P双排设计允许在有限空间内实现多个电气连接点，非常适合空间受限的设备。

2. 稳定性：稳定的接触电阻确保了信号和电力的连续传输，即使在动态环境下也能保持良好的电气性能。

3. 耐用性：能够承受数千次的插拔循环，保持良好的机械和电气特性。

4. 机械强度：坚固的结构设计保证了连接器在各种环境下的耐用性和稳定性。

5. 安装方便：贴片式设计便于自动化生产，可直接贴焊于PCB板上，提高生产效率。

6. 尺寸小巧：小尺寸和轻重量设计使其适合集成到紧凑型设备中。

7. 手感良好：良好的啮合和分离手感，使用户在连接和断开时能获得清晰的反馈。

8. 低啮合力：导向保护和低啮合力设计确保了连接的顺畅和安全。

9. 多功能性：除了电气连接，还可以设计具有防水、抗电磁辐射和绝缘等附加功能。

10. 环保材料：生产过程中采用符合欧盟ROHS/HF环保标准的材料，确保产品的环境友好性。

应用领域

• 移动设备：如智能手机、平板电脑、可穿戴设备的充电和数据传输。
• 医疗器械：便携式医疗设备中的电源和数据连接。
• 消费电子：如无线耳机、游戏控制器等的充电底座。
• 工业自动化：传感器和执行器的快速连接。
• 军事与航空航天：在严酷环境下的可靠电气连接。

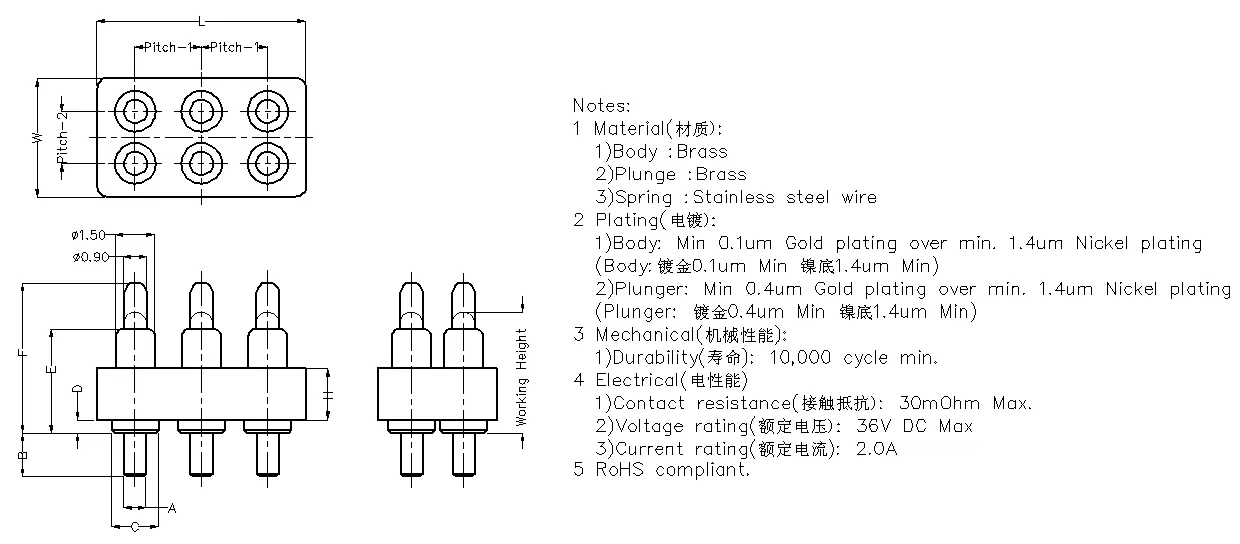

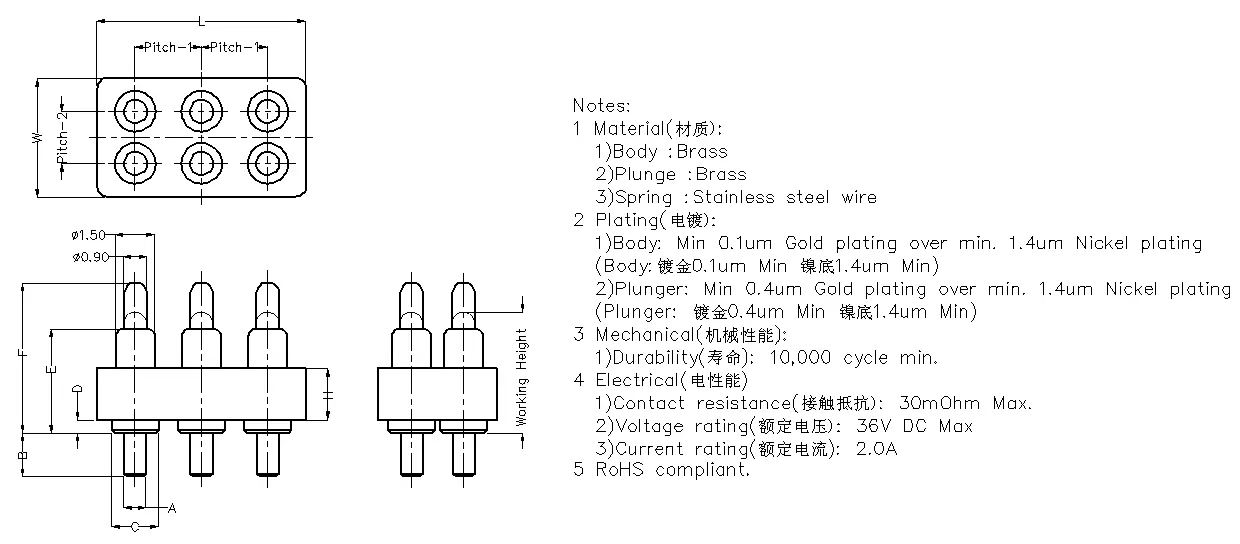

技术参数

• 工作温度：通常在-40°C 至 +100°C之间，具体取决于材料和设计。
• 电流承载能力：根据针的直径和材料，一般在0.5A至3A之间。
• 电压范围：可达数十伏特。
• 接触电阻：低至几毫欧姆。
• 插拔寿命：可高达100,000次或更多，具体取决于设计和使用条件。

注意事项

在操作与维护6P双排Pogo Pin连接器的过程中，确保其与配套组件的几何兼容性至关重要。这包括精确匹配尺寸、形状以及触点间距，以保障无缝且稳固的连接。过度压缩弹簧机构应当避免，因为这可能导致弹簧疲劳，进而影响连接器的回弹能力和电气性能。保持触点区域的清洁免受灰尘、油脂或其他污染物的侵扰，是维持低接触电阻和良好信号传输的关键。此外，遵循制造商推荐的操作温度与湿度范围，可以有效预防因环境因素引起的性能退化或故障。

6P双排Pogo Pin连接器凭借其高密度连接、出色的耐用性以及广泛的适用性，在移动设备、可穿戴技术、医疗设备等多个电子领域中担当重要角色。作为现代电子设计中的核心组件，它不仅简化了设备之间的电气连接，还提升了整体系统的可靠性和功能性。
