pogo pin有那些分类?

Pogo pin 按外形或安装方式可分为以下几种类型:

1、平底式pogo pin,这种类型的pogo pin针管的底部是平面的且底部的外径大于针管的外径,方便垂直贴片到PCB板上,这种类型的pogo pin从安装方式的角度来讲也叫直立式pogo pin,一般应用于板对板连接,或探出进行外部连接,可以做防水设计。

平底式pogo pin

平底式pogo pin

2、带尾针pogo pin,也叫插板式pogo pin或插件式pogo pin;这类型的和平底式pogo pin有相同之处,都是垂直安装到PCB板上,区别就是插板式pogo pin的针管尾部会有伸出一条尾针,有于插板焊接。当然带尾针的pogo pin也有尾针是折弯的,这样它的安装方式就会有所不同,可以与PCB板成一定角度,或用于其它结构安装。

插板式pogopin

插板式pogopin

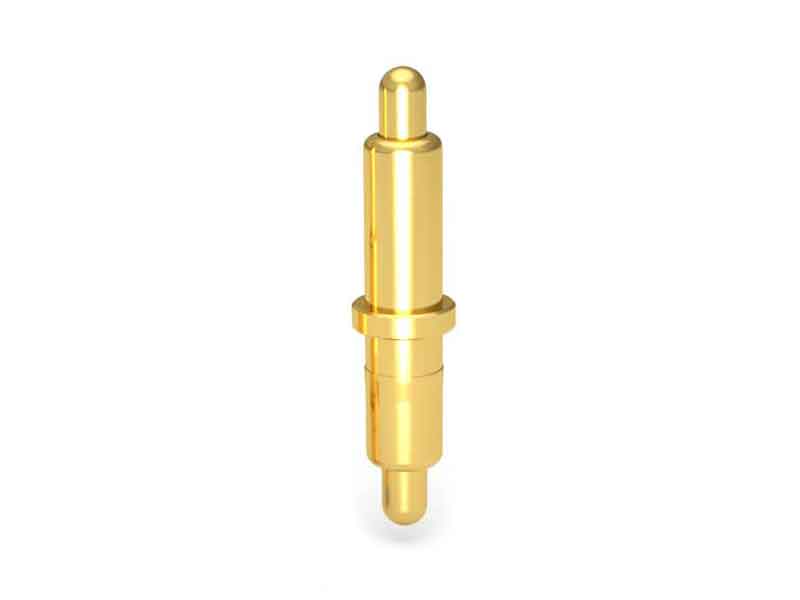

3、双头式pogo pin,从名字就可以理解到,这种类型的pogo pin有两个针头,而且两端都是可伸缩的,这类型pogo pin可用于板对板连接,很方便的将两块PCB板连接起来。

双头式pogopin

双头式pogopin

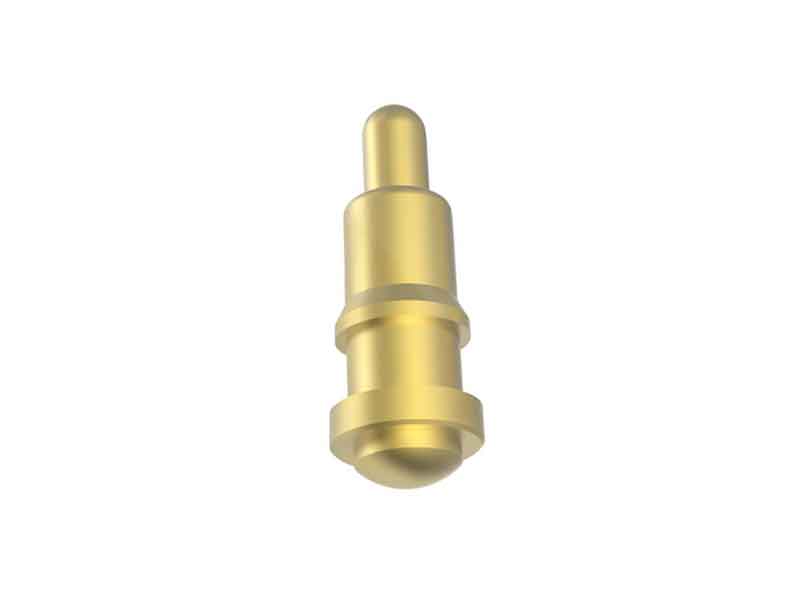

4、浮动式pogo pin,也叫假双头pogo pin,这种类型的pogo pin和双头pogo pin有点像,区别在它有一端只是一个弧面,而不是弹簧针结构,这种类型的产品应用比较特殊。

浮动式pogopin

浮动式pogopin

5、还有其它的异形的pogo pin,鉴于pogo pin本身就是根据实际应用而生的特殊定制品,这里不再做展开介绍,下一篇我们介绍下特殊结构的pogo pin类型。

欢迎关注我们的博客,有问题或建议欢迎留言。
