Pogo Pin连接器的安装方式有那些?

前面的文章我们对Pogo pin的结构作了大致的介绍,今天的这篇文章我们聊聊pogo pin的安装方式有那些?应该如何将弹簧针安装于您的设备呢?我们整理出了几种最常用的安装方式给您参考。

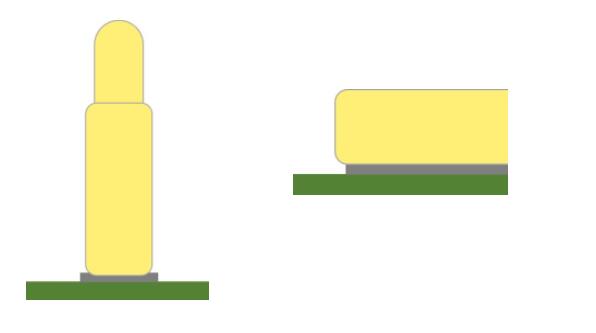

1、使用锡膏将pogo pin连接器直接固定在PCB板上是最简单的安装方式。这种方式简单省事,但缺点是不太稳固,pogo pin可能会因为震动的干扰及施压下而脱离PCB板。

直接焊接方式

直接焊接方式

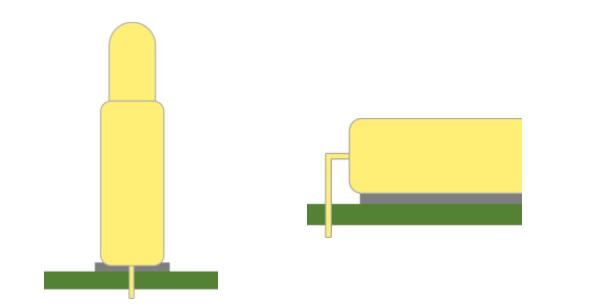

2、比较稳固且常用的将pogo pin连接器固定在PCB电路板上的做法是把pogo pin的尾巴插件到PCB板上,借由pogo pin的尾巴固定在PCB电路板上。这个种方式会使pogo pin有额外的支撑点,所以更加的稳固。

pogopin穿板加焊接

pogopin穿板+焊接

3、还可以将pogo pin固定在塑料座上,然后将塑料座安装到PCB电路板上,再使用锡膏把pogo pin焊接到PCB板上,这样有双重固定。此方法对于大多数状况都适用,且具有一定的稳固性,但成本相对会增加一些。

焊接加塑胶座固定

焊接+塑胶座固定

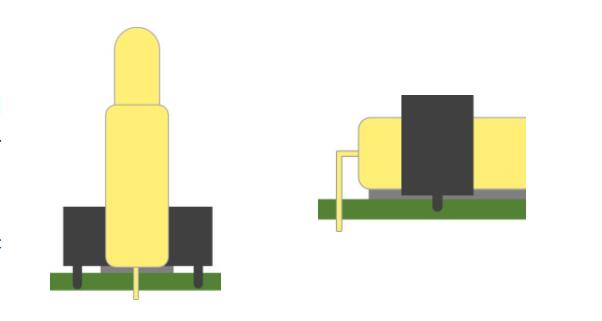

4、这种试是把第二种和第三种相结构,pogo pin先固定在塑料座上,再将塑料座固定在PCB板,pogo pin的尾巴也固定到pcb板同时再使用焊锡加固,这相当于三重加固,稳定性非常的好。

pogopin穿孔+焊接+塑胶座固定

pogopin穿孔+焊接+塑胶座固定

接下来我准备再用几篇文章介绍一下pogo pin的作用,类别等,欢迎关注的我们的网站,我会持续更新更多和pogo pin相关的文章,有pogo pin产品需求的,欢迎访问的们的官方网站:www.top-link.com 了解相关的产品,或在线咨询。
