Pogo Pin 的来源

Pogo 英文直译是翘翘板的意思,Pin通常指针状的小物体。连起来就是带弹簧的有弹性的小针,简称弹簧针。

20多年前惠普设计了第一款pogo pin,而且注册了商标,它用在惠普设计的打印机里面做板与板之间的信号连接,减少了线缆连接的麻烦,使连接更加简单,也使内部电路更干净清爽。

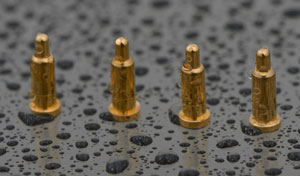

pogopin_s

Pogo Pin弹簧针看似一个简单的零件,但如果没有一个有良好品质控制和完善的制造工艺水平,非常容易出现掉电和卡pin,或耐久性(寿命)过短问题。其工艺极其精细复杂,从车床加工,电镀,组装,每道工序都可能带来严重的隐患。

比如车床加工,应该用日本走心自动车床加工,这样零件精密度可以保证在+/-0.01mm内,可多数的工厂都是用走刀机加工,精度完全没办法保证。其二,车床加工的表面光洁度,尤其是针管的内表面光洁度非常关键。绝大多数工厂没有表面粗糙度测试设备,根本没有监管该重要参数。

电镀工艺方面,镀层的厚度对成本构成有巨大影响,TOPLINK的镀金是16u”,可多数其他品牌都在1~2u”,差距很大。其次,孔内镀金的品质对pin的电性能(阻抗)和机械性能影响很大,TOPLINK始终坚持与业内最高水准的供应商合作,严格的供应商选择标准和流程以及IQC控制流程,确保孔内镀金层良好,无发黑,异色以及镀层不良。

组装的工艺同样重要。不良的组装工艺可导致针头歪斜,针高低长短差距过大,卡Pin,管口脱皮,等严重问题。

TOPLINK有15年行业经验来自跨国公司的资深技术团队,深刻理解连接器的核心机理,能从关键和细节的地方控制工艺和品质,确保为客户提供高品质的产品和服务。
同时TOPLINK还独家研发了全自动Pogo Pin动态阻抗在线测试机,能模拟客户使用情况,确保每一个PIN的整个有效行程的动态阻抗都在有效的控制的25毫欧以内,使客户能100%放心使用我们的产品,这个技术在行业中开创了新的标杆,处于领先地位。

TOPLINK还有完善和严格的品质控制体系,从建厂2005年以来的8年时间,没有任何诸如掉电,卡PIN等功能性的品质投诉,在客户中积累了良好的口碑。
TOPLINK坚持品质第一,先做强,再做大的理念,踏踏实实,脚踏实地,专注专业,不断提升研发设计技术水平和工艺能力,为广大客户提供值得信赖的高品质的产品和服务。

Pogo Pin的选择主要有几个重点:
1,Pin的大小。Pin的大小由设计的强度,电流负载,以及外形决定,但大的直径通常成本大幅度增加。标准的pin通常针管是1.5,针头是0.9,是经济的选择。
2,Pin的高度。Pin的高度由工作高度即工作压缩时的高度和匹配件安装时的精度决定,通常压缩行程是总行程的70%左右,常见的是工作行程为1.0mm。
3,电流负载。 电流负载要求不一样,整个设计参数要做相应变更和调整。
4,耐久性,即寿命。Toplink说的耐久性是基于动态测试,而不是静态测试。静态测试的结果跟动态测试差距非常大,可以达到几十倍之多。耐久性跟很多因素有关,通常1万次寿命是性价比比较高的,如果要增加耐久性,需要定制。
