Pogo Pin连接器的结构及其优点

Pogo Pin 是一种应用于手机等电子产品中的精密连接器,广泛应用于半导体设备中,起连接作用。 根据应用不同有不同外观,但是整体上Pogo Pin 内部都有一个精密弹簧结构。该产品表面一般都镀金,产品单价根据其结构不等。

Pogo Pin连接器的结构

Pogo Pin由三部分组成: 针头Plunger (黄铜镀金)、针管Tube (黄铜镀金)、 弹簧Spring (不锈钢),Pogo Pin连接器一般是多个单Pin组合,所以还有塑料座,见下图:
pogo pin连接器结构图

Plunger底部通常是斜面结构。斜面结构的作用是确保pogo pin在工作时保持plunger与tube内壁接触,让电流主要通过镀金的plunger和tube,确保稳定的,低的阻抗。

Pogo Pin连接器的优点

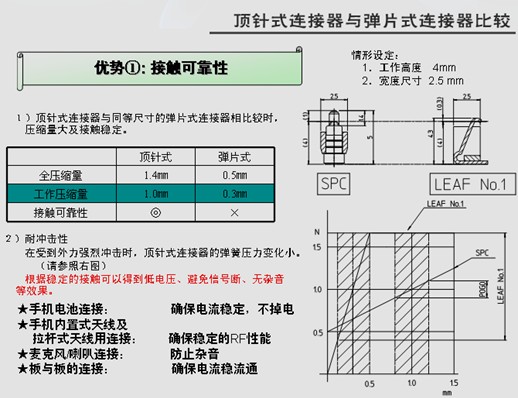

1,可靠性更好,正向力在压缩行程变化相同时比弹片更小。
Pogo Pin转接器可靠性更好

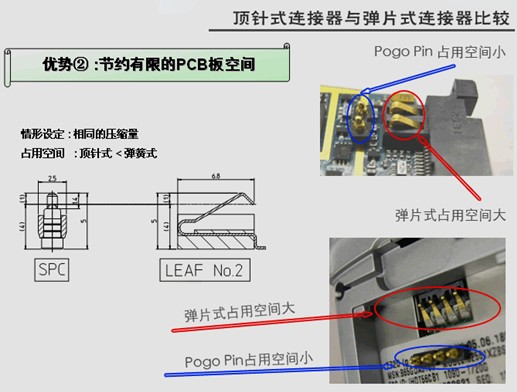

2,Pogo Pin连接器体积小,更节约空间。
Pogo Pin连接器体积更小

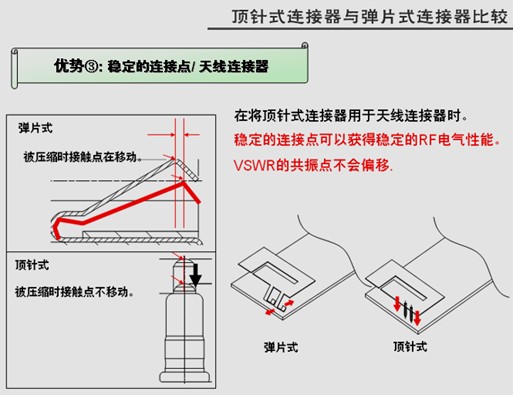

3,Pogo Pin触点更加精准。
Pogo Pin触点更加精准

4.POGO PIN产品使用寿命长,至少10000次,通常产品可达到100000次。产品阻抗稳定通常可控制在30毫欧以内,寿命测试后亦可控制在50毫欧以内,是种非常理想的连接器。

5. POGO PIN产品外观时尚大气,质感厚实适合于高端电子产品。

6.POGO PIN产品最大的优点是制作速度快,投入成本低,无需开模。弹片式连接器组成通常为端子,胶芯,铁壳,开模费用10万RMB左右,开发周期通常需要3~6 个月,通常价格也由0.3~1.0。而POGO PIN连接器价格为0.3~0.8.开发送样仅需要的5天,可免费送样。量产仅需10天。如需多PIN产品也只需开发胶芯模具而已,投入成本约2万 RMB。如总量在500k采用POGO PIN连接器无疑是最经济最快速的选择方式。POGO PIN超短的研发周期及超低的研发成本可很好的满足当今电子产品快速更新换代的趋势。
