如何正确的使用POGOPIN连接器?

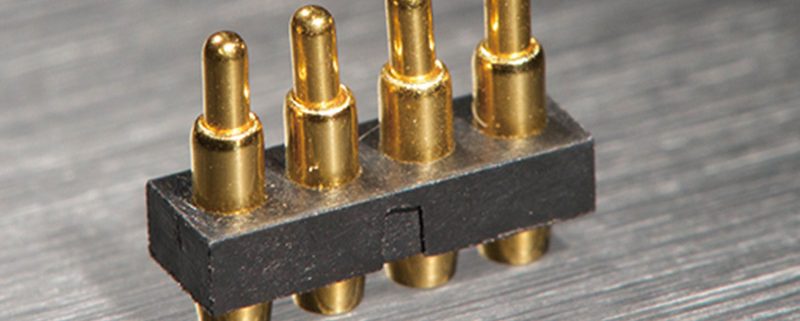

4pin pogopin连接器

pogopin是一种应用于手机等电子产品中的精密连接器,广泛应用于半导体设备中,起连接作用。表面一般都镀金。pogopin时常被我们应用于电子设备中,它具有连接、传输等功能,本身也具有防水、防潮、抗氧化以及使用寿命长的特性。让板与板之间可实现跳线,不再受线的束缚。自身的小体积以及大电流更是符合了现在电子设备轻薄化的要求。pogopin这几年应用的更加广泛,而电子厂家有些不妥的使用办法造成了pogopin的寿命的终止以及无法再为电子设备提供功能支持。那么下面我们跟着pogopin厂家诚宇鑫一起来探讨下pogopin在使用过程中会出现一些问题,比如说掉电、卡PIN。
一、控制pogopin使用过程中的压缩行程pogopin压缩量一般为总行程的2/3;压入太少,正向力不够,会导致阻抗不稳定。压入过多,会将管口撞伤,导致卡Pin。在装配过程中也要注意避免将管口撞伤,导致卡Pin。

二、保持pogopin接触方向的正确性pogopin在受力时一定是垂直受力,不能从侧面受力以及受力不均匀,否则会导致信号传输不稳定以及掉电的情况出现。

三、与pogopin配对的电池触片或FPC金手指不能有脏污、氧化等。
A:不能有残留的封孔液。
B:不能有其它脏污残留。

四、pogopin头部及管口在装配和使用中避免碰到塑胶隔栏。
以上就是pogopin在使用中电子厂商应该注意的问题,为客户提供更好的连接器方案一直是pogopin厂家拓普联科努力的目标。
