精密探針(Pogo Pin)

精密探针Pogo Pin

精密探针Pogo Pin

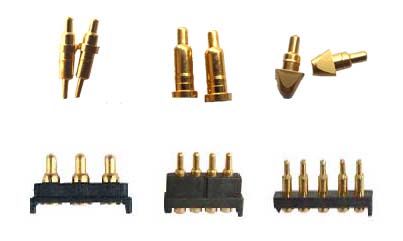

精密探針(Pogo Pin)又名弹簧顶针,弹簧针等;主要应用于高精度的电子产品中的精密连接器,广泛应用于半导体设备中,起连接作用。
结构及其工具原理如下图

Pogo Pin工作原理

Pogo Pin工作原理

主要是由Pin头 + 弹簧 + 底座组成;为提高其连接时的通导性该产品表面一般都镀金处理。顶针实现通电或是导通,大部分通过些向下面与铜壁接触,弹簧承担少量,因此要求铜套内壁光滑。如POGOPIN工厂做成非斜切面,而是底部平整,大部分电流就要全部通过弹簧导通,对弹簧的要求就会很高。当然要保证电流突然增大的时候,出现的断电现象。
