pogopin弹簧针连接器最常见表面电镀类型

在不同的连接器中使用pogopin弹簧顶针也会有所不同。根据应用情况的不同,pogopin弹簧顶针连接器在做表面电镀处理时,也会有所区别。根据使用环境的不同,常见的可为四种类型:

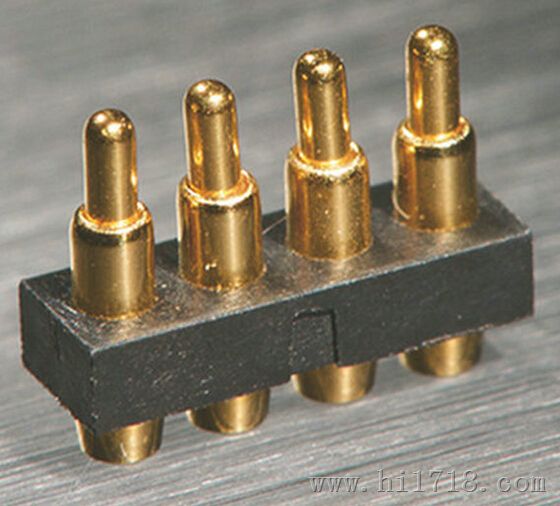

pogopin连接器

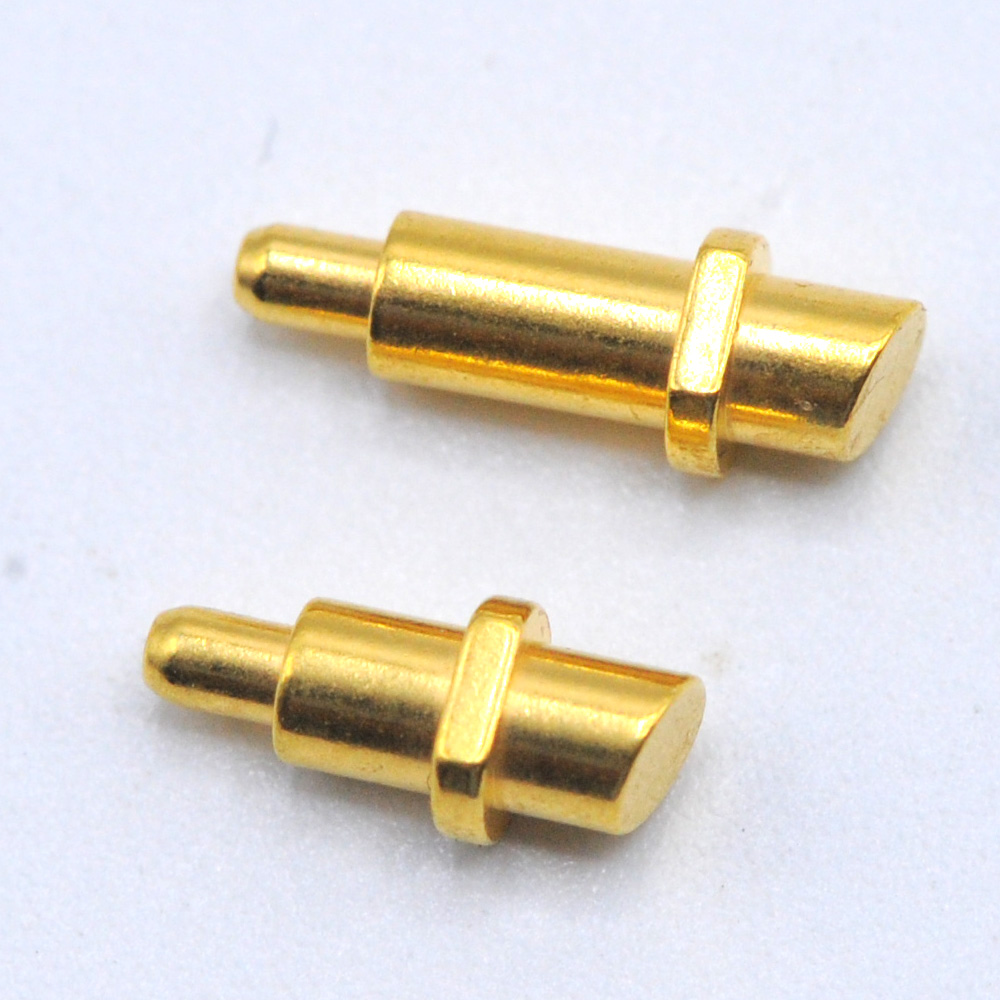

pogopin连接器

一,表面镀锡
对于一般的pogopin弹簧顶针连接器,镀锡是最常见的,因为锡比较便宜,但是锡的质地比较软。为了保证良好的接触,需要较高的接触力(至少100克)。插拔次数一般较低,只能起到简单的保护防腐作用,工作温度也相对较低。像黄铜或青铜镀锡工作温度可到110℃,钢镀锡则可达190℃。

二,表面镀金
表面镀金是高可靠性的处理方式,应用于要求传输小信号的pogopin弹簧顶针连接器上,对要求接触力较小的pogopin弹簧针,一般采用表面镀金。金的耐腐蚀性也很突出,插拔次数高,对于有寿命要求的pogopin,一般需要镀金。表面镀金也是在pogopin连接中最常见的表面处理方式。

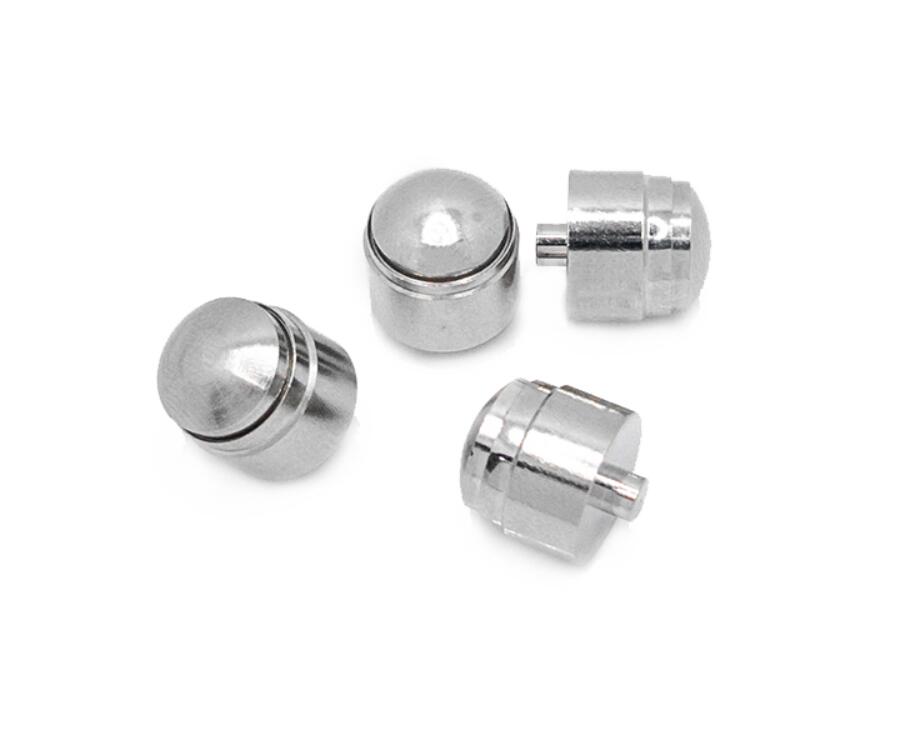

pogopin表面镀金

pogopin表面镀金

三,表面镀镍
镍一般是用作镀金的底层,大部分钢接触件都是镀镍的(必须先镀铜)。钯的导电率比金差,主要用于在一定限制范围内代替镀金。目前金价持续上涨,镀钯镍合金产品越来越多。在低成本的pogopin连接器产品中,选择表面镀镍的较多。

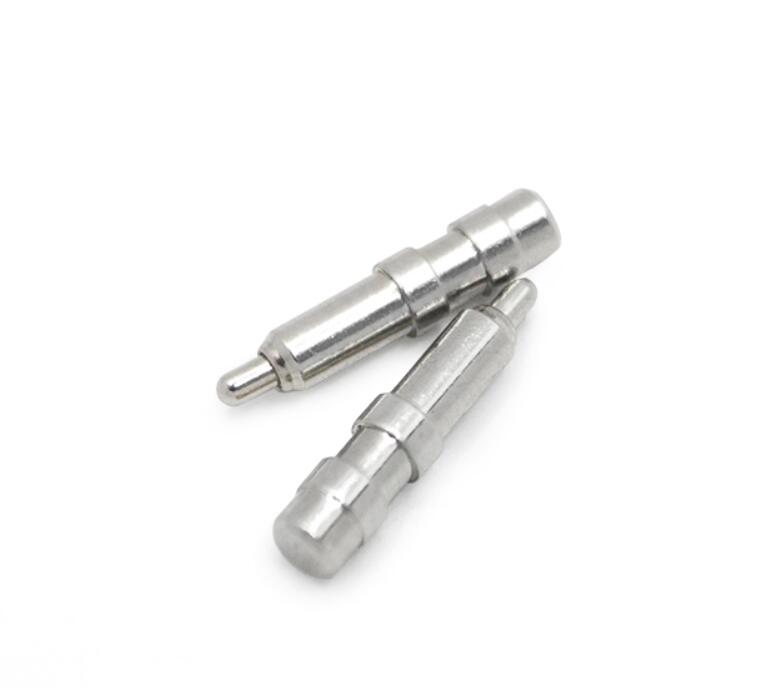

pogopin表面镀镍

pogopin表面镀镍

四,表面镀银
镀银的触点导电性很好,但是银很容易氧化,所以只有在特殊情况下才能选择。对于较高的工作温度,需要其他涂层,如紫铜镀镍应用达340℃,黄铜或青铜镀镍达250℃。

pogopin表面镀银

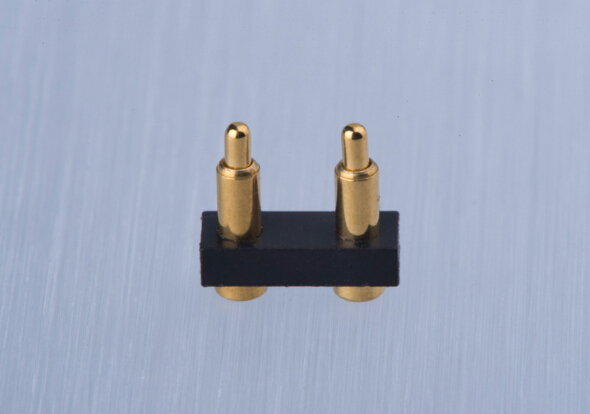

pogopin表面镀银

为了能提高pogopin考虑到弹簧顶针的耐腐蚀性,提高连接器的电气性能,降低温升。pogopin弹簧顶针连接器基本采用电镀处理。当然,根据不同的需要,电镀方法也会有所不同。
